ACV 42xad00c – vmesnik za obvolanske komande za Audi (ISO / Mini ISO)
Ko tovarniški radio zamenjate z novim, tipke na volanu brez vmesnika ne delujejo več. Vmesnik ACV 42xad00c bere ukaze tipk na volanu prek vodila CAN-Bus in jih pretvori v signal, ki ga razume vaš novi avtoradio. Tako lahko glasnost, menjavo skladb in telefon še naprej upravljate z volana. Kabel za vozilo hkrati poskrbi za priklop napajanja in zvočnikov novega radia prek ISO priključka.
Glavne prednosti
- Ohranite tipke na volanu – vir (odvisno od vozila in radia).
- Plug & play priklop – vozilo: ISO / Mini ISO. Rezanje originalne napeljave ni potrebno.
- Za skoraj vse znamke radiev – izbira proizvajalca radia z DIP stikali (Alpine, Pioneer, Kenwood, JVC, Sony, Clarion, Zenec …).
- Dodatni izhodi – +12 V vklop ojačevalca / antene, +12 V vzvratna prestava, impulzi hitrosti (speed pulse), ročna zavora (masa).
- Prerazporeditev tipk – vsaki tipki lahko določite drugo funkcijo ter dvojno funkcijo (kratek / dolg pritisk). Nastavitev prek USB-C z računalnikom (PC, Mac) ali pametnim telefonom.
- Posodobljiva programska oprema prek USB-C vrat.
Primerna vozila
Audi
- Audi A1 (8X) 07/2010 – 04/2018**
- Audi A2 (8Z) 11/1999 – 07/2005
- Audi A3 (8L) 08/2000 – 06/2003
- Audi A3 (8P) 05/2003 – 04/2005
- Audi A3 (8P) 10/2004 – 04/2013
- Audi A4 B6 (8E) 11/2000 – 10/2005
- Audi A4 B7 (8E) 11/2004 – 02/2009
- Audi A6 (C5/B4) 05/2001 – 03/2006
- Audi Q3 (8U) 10/2011 – 11/2014**
- Audi Q3 (8U) 02/2015 – 06/2018**
- Audi R8 (42) 04/2007 – 05/2015
- Audi TT (8N) 09/1998 – 07/2006
- Audi TT (8J) 09/2006 – 04/2010
- Audi TT (8J) 08/2010 – 04/2014
tovarniški 2- / 4-kanalni ojačevalec
* vozila z enobarvno tovarniško navigacijo BNS 5.0
vmesnik ACV 42a-1324-001
** vozila s tovarniškim radiem Chorus z enobarvnim zaslonom
Pomembno pred nakupom
- za vozila s tovarniškim 1-DIN radiem Blaupunkt / Matsushita / Grundig Chorus II / Concert II / Symphony II z 2 vrtljivima gumboma
- za vozila s tovarniškim 2-DIN radiem Blaupunkt / Matsushita / Grundig Chorus II / Concert II / Symphony II
- za vozila s tovarniško navigacijo RNS-E 16:9
- ni za vozila z enobarvno tovarniško navigacijo BNS 5.0*
- novi radio s predojačevalnimi izhodi nad 3 V
- združljiv z vsemi vozili vmesnikov:
- vmesnik ACV 42xad002
- vmesnik ACV 42xad008
- Audi TT 08/2010 – 04/2014, če tovarniško ozvočenje ne deluje:
- ojačevalec je treba po možnosti prekodirati z vklopa prek CAN-Bus na vklop z remote signalom
- naslov J525 → vklop 1 remote (0xxx?xx)
- pri vozilih s šumom ob izklopu ojačevalca dodatno preizkusite:
- filter šuma za RCA (ACV art. 30.5000-01)
- Pri uvoženih vozilih ali vozilih z drugačno programsko opremo nekatere funkcije morda ne bodo delovale.
- Glede na opremo vozila in funkcije novega radia lahko posamezna tipka manjka ali ima drugo funkcijo.
- Primerjajte priključke na sliki s priključki v vozilu in preverite, ali je bil v vozilu prvotno vgrajen eden od navedenih tovarniških radiev.
Podprti avtoradii in nastavitev DIP stikal
Na vmesniku pred priklopom z DIP stikali izberete proizvajalca radia (ON = stikalo potisnjeno navzdol). Pri nekaterih radiih morate funkcijo tipk na volanu vklopiti tudi v meniju radia.
| Radio / način | 1 | 2 | 3 | 4 | Priklop na radio |
|---|---|---|---|---|---|
| Alpine | OFF | ON | OFF | OFF | 3,5 mm jack |
| Clarion | ON | OFF | OFF | ON | 3,5 mm jack |
| Grundig | OFF | ON | OFF | ON | rjava žica (SWC IR) |
| JVC | OFF | OFF | ON | OFF | rjava žica (SWC IR) |
| Kenwood 1 | ON | OFF | OFF | OFF | rjava žica (SWC IR) |
| Kenwood 2 | ON | ON | OFF | OFF | rjava žica (SWC IR) |
| Philips | OFF | ON | OFF | ON | rjava žica (SWC IR) |
| Pioneer 1 | OFF | OFF | OFF | ON | 3,5 mm jack |
| Pioneer 2 | OFF | OFF | ON | ON | 3,5 mm jack |
| Sony | ON | OFF | ON | ON | 3,5 mm jack |
| Zenec | ON | ON | OFF | ON | rjava žica (SWC IR) |
| Key 1 / Key 2 (radii z učenjem tipk) | OFF | ON | ON | OFF | žici Key 1 / Key 2 |
| Key 1 / Key 2 Extend (samo za učenje) | OFF | ON | ON | ON | žici Key 1 / Key 2 |
| Analog single wire (učenje prek ene žice) | ON | ON | ON | OFF | rjava žica (SWC IR) |
| Analog single wire Extend (samo za učenje) | ON | ON | ON | ON | rjava žica (SWC IR) |
| Custom | ON | OFF | ON | OFF | odvisno od radia |
| Posodobitev programske opreme | OFF | OFF | OFF | OFF | – |
Extend podaljša vsak pritisk tipke na 2 sekundi in je namenjen samo učenju tipk na radiu (npr. pri kolescu na volanu, ki ga ni mogoče držati). Po učenju preklopite na običajni način.
Ostala DIP stikala: DIP 5 se ne uporablja; DIP 6 ON vklopi ojačevalec prek CAN-Bus.
Priklop kabla za radio po znamkah: Alpine, Clarion, Pioneer, Sony – 3,5 mm jack; JVC, Kenwood, Grundig, Philips, Zenec, XZent – ena žica (rjava); Blaupunkt (od 2010), ESX, Snooper, kitajski radii, novejši Kenwood (od 2020), XZent – žici Key 1 / Key 2 (modra, siva) in masa (črna). Točen priklop najdete v navodilih vašega radia. Radii znamke Atoto niso podprti.
Dodatni izhodi (proste žice)
| Barva žice | Signal |
|---|---|
| modra | +12 V vklop ojačevalca / antene |
| rdeča | +12 V vžig (sponka 15) |
| oranžna | +12 V osvetlitev (sponka 58) |
| vijolična/bela | +12 V vzvratna prestava |
| roza | impulzi hitrosti (speed pulse) |
| zelena | ročna zavora (masa) |
Obremenitev izhodov: največ 250 mA. Če potrebujete več, uporabite rele (1 rele: upornost tuljave min. 75 Ω; 2 releja: min. 150 Ω).
Tehnični podatki
| Priključki | priključek vozila: ISO / Mini ISO priključek vozila: 40-pin Quadlock (VAG) priključek tipk na volanu za radio: 3,5 mm jack / proste žice tovarniški 2- / 4-kanalni ojačevalec → RCA (cinch) spredaj/zadaj |
| Vodilo | CAN-Bus |
| Nastavitev | 6 DIP stikal, USB-C (posodobitve, prerazporeditev tipk) |
| Delovna napetost | 6 – 16 V |
| Poraba v mirovanju | < 3 mA |
| Delovna temperatura | –20 °C do +85 °C |
| Številke ACV | 42xad00c |

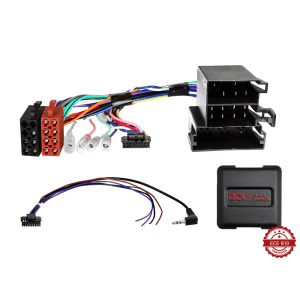

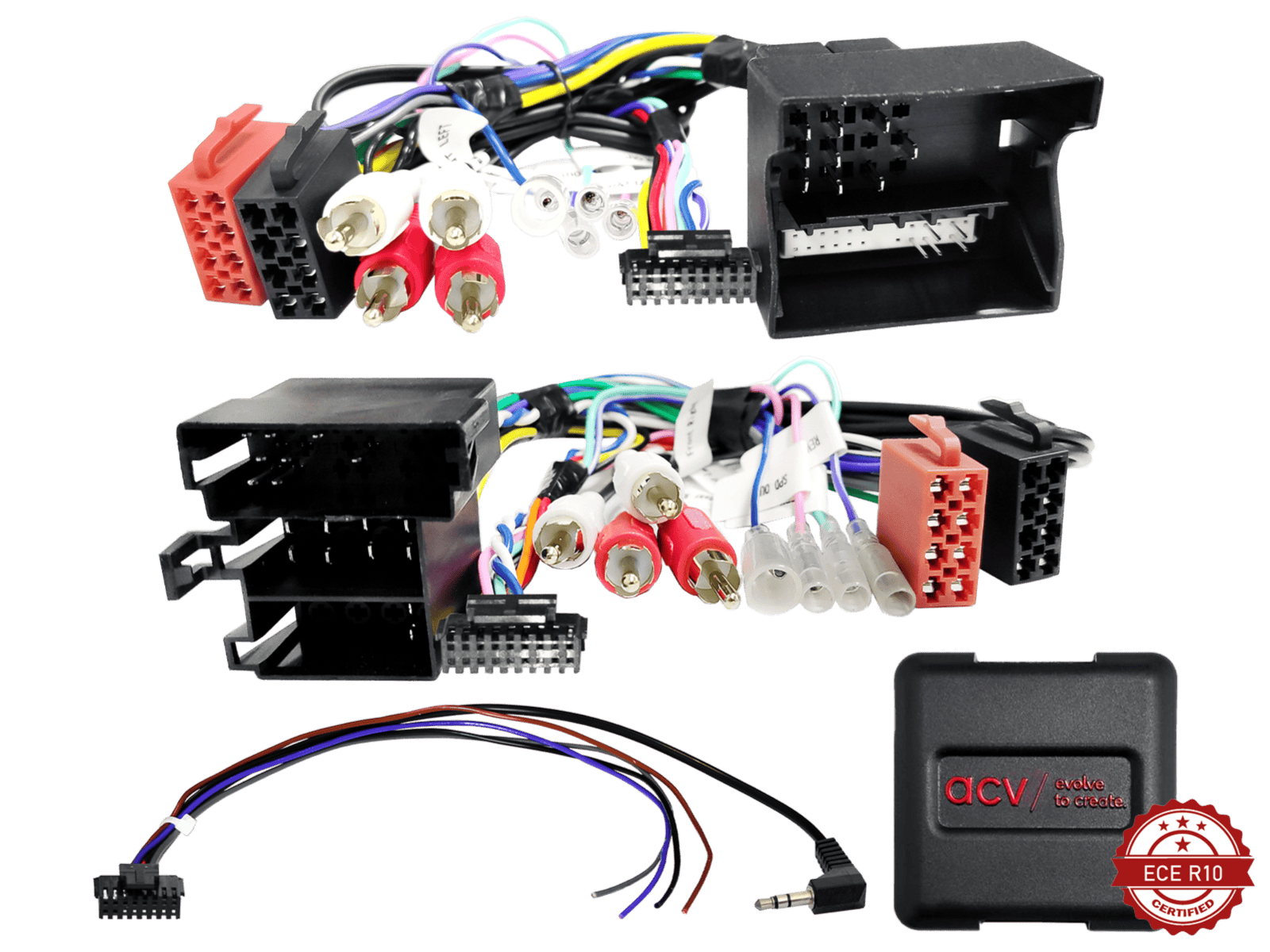

Vsebina paketa
- Vmesnik za obvolanske komande ACV
- Kabel za vozilo (ISO / Mini ISO → ISO) s prostimi žicami za dodatne signale
- Kabel za radio (16-pin → 3,5 mm jack in proste žice)
Navodila za montažo
- Odklopite negativni pol akumulatorja in izvlecite ključ.
- Pred odstranitvijo starega radia preverite delovanje vseh tipk na volanu in nastavitev vozila.
- Odstranite tovarniški radio in ga odklopite.
- Z DIP stikali nastavite proizvajalca radia. Stikala nastavljajte samo, ko vmesnik ni pod napetostjo.
- Kabel za radio in kabel za vozilo priključite na vmesnik.
- Kabel za radio priklopite na vhod za tipke na volanu (SWC/Remote) na zadnji strani novega radia – 3,5 mm jack, rjava žica ali žici Key 1 / Key 2, odvisno od radia.
- ISO priključek vmesnika priklopite na ISO priključek novega radia. Če radio nima ISO priključka, žice povežite po barvah.
- Po potrebi priklopite proste žice (vzvratna prestava, speed pulse, ročna zavora) na radio.
- Priklopite anteno – po potrebi z ustreznim antenskim adapterjem.
- Na koncu priklopite priključek vozila na vmesnik.
- Če je treba, v meniju radia vklopite oz. naučite tipke na volanu.
- Pred zaključno montažo armature preverite delovanje radia, tipk na volanu in funkcij vozila.
Če tipke ne delujejo: vmesnik odklopite od napetosti, preverite priključke in nastavitev DIP stikal ter ga ponovno priklopite (priključek vozila nazadnje). Če ne pomaga, za kratek čas vgradite tovarniški radio, ga vklopite in nato ponovite priklop.
Dodatni priklopi in spremembe kablov so namenjeni izkušenim monterjem. Spremembe tovarniško sestavljenega kabla lahko izničijo garancijo.
Kaj še potrebujete
- Vgradni okvir za novi radio: maske za avtoradio
- Priklop antene: antenski vmesniki
- Novi radio: 2-DIN avtoradio
Niste prepričani, ali je vmesnik primeren za vaše vozilo? Pošljite nam model, letnik in fotografijo tovarniškega radia ali njegovega priključka in vam pomagamo izbrati pravega. Vmesnik vam lahko tudi vgradimo v naši delavnici v Ljubljani.
