ACV 42xch00c – vmesnik za obvolanske komande za Chrysler, Dodge, Jeep, Lancia, Mitsubishi in VW (22-pin / 24-pin)
Ko tovarniški radio zamenjate z novim, tipke na volanu brez vmesnika ne delujejo več. Vmesnik ACV 42xch00c bere ukaze tipk na volanu prek vodila CAN-Bus in jih pretvori v signal, ki ga razume vaš novi avtoradio. Tako lahko glasnost, menjavo skladb in telefon še naprej upravljate z volana. Kabel za vozilo hkrati poskrbi za priklop napajanja in zvočnikov novega radia prek ISO priključka.
Glavne prednosti
- Ohranite tipke na volanu – glasnost +, glasnost –, vir, naslednja skladba, prejšnja skladba (odvisno od vozila in radia).
- Plug & play priklop – vozilo: 22-pin / 24-pin. Rezanje originalne napeljave ni potrebno.
- Za skoraj vse znamke radiev – izbira proizvajalca radia z DIP stikali (Alpine, Pioneer, Kenwood, JVC, Sony, Clarion, Zenec …).
- Dodatni izhodi – +12 V vklop ojačevalca (Amp Remote), +12 V vzvratna prestava, impulzi hitrosti (speed pulse), ročna zavora (masa).
- Prerazporeditev tipk – vsaki tipki lahko določite drugo funkcijo ter dvojno funkcijo (kratek / dolg pritisk). Nastavitev prek USB-C z računalnikom (PC, Mac) ali pametnim telefonom.
- Posodobljiva programska oprema prek USB-C vrat.
Primerna vozila
Chrysler
- Chrysler 200 2011 – 2014
- Chrysler 300 06/2004 – 12/2010
- Chrysler 300C (LX) 06/2004 – 11/2007
- Chrysler 300C (LX) 11/2007 – 12/2010
- Chrysler 300M 01/2002 – 06/2004
- Chrysler Aspen 2007 – 2009
- Chrysler Concorde 2002 – 2004
- Chrysler Pacifica 2004 – 2008
- Chrysler PT Cruiser (PT) 10/2001 – 04/2006
- Chrysler PT Cruiser (PT) 01/2006 – 06/2009
- Chrysler Sebring (RJ) 03/2001 – 04/2003
- Chrysler Sebring (RJ) 04/2003 – 07/2007
- Chrysler Sebring (RJ) 05/2007 – 08/2010
- Chrysler Town&Country 2008 – 2016
- Chrysler Voyager (GK/GY/RG) 03/2001 – 05/2004
- Chrysler Voyager (GK/GY/RG) 05/2004 – 03/2008
- Chrysler Voyager (RT) 03/2008 – 12/2010
Dodge
- Dodge Avenger (JS) 06/2007 – 06/2009
- Dodge Caliber (PK) 06/2006 – 12/2010
- Dodge Caravan 2002 – 2015
- Dodge Charger 2009 – 2012
- Dodge Challenger 2008 – 2014
- Dodge Dakota 2002 – 2011
- Dodge Durango 2003 – 2009
- Dodge Journey (JC) 06/2008 – 12/2010
- Dodge Magnum 2008 – 2009
- Dodge Nitro 2007 – 2011
- Dodge RAM 2002 – 2008
- Dodge RAM Dodge RAM 1500 2009 – 2011
- Dodge RAM 2500 2010 – 2012
- Dodge RAM 3500 2010 – 2012
- Dodge RAM chassis cab 2011
- Dodge RAM C/V Tradesman 2012 – 2015
- Dodge Stratus 2002 – 2006
- Dodge Viper (SR) 11/2003 – 04/2010
Jeep
- Jeep Commander (WH) 05/2006 – 05/2008
- Jeep Commander (WH) 05/2008 – 11/2010
- Jeep Compass (PK) 11/2006 – 06/2010
- Jeep Compass (PK) 05/2011 – 12/2016
- Jeep Grand Cherokee (WJ) 10/2001 – 06/2005
- Jeep Grand Cherokee (WH) 06/2005 – 10/2007
- Jeep Grand Cherokee (WH) 10/2007 – 12/2010
- Jeep Grand Cherokee (WK) 12/2010 – 06/2013
- Jeep Liberty 2002 – 2012
- Jeep Patriot (PK) 2007 – 2017
- Jeep Wrangler (TJ) 01/2003 – 03/2007
- Jeep Wrangler (JK) 04/2007 – 02/2011
- Jeep Wrangler (JK) 02/2011 – 07/2018
Lancia
- Lancia Voyager (RT) 11/2011 – 08/2015
Mitsubishi
- Mitsubishi Raider 2008 – 2009
VW
- VW Routan 2009 – 2015
pri tovarniškem ojačevalcu fader ni podprt
* vozila 2002 – 2009 (analogna) z ozvočenjem Infinity niso podprta
* obvod ojačevalca Infinity: zvočnike priključite neposredno
** vmesnik ACV 42-uni-usa
** ISO adapter Chrysler/Dodge/Jeep 22-pin (ACV art. 1031-02)
Po izbiri:
adapter za vzvratno kamero Chrysler/Dodge/Jeep/Mitsubishi/VW (ACV art. 771031-1030)
Pomembno pred nakupom
- za vozila s CAN-Bus brez +12 V vžiga (sponka 15)
- za vozila s tovarniškim ojačevalcem ali brez njega
- za vozila brez ozvočenja Infinity*/**
- vozila brez CAN-Bus z +12 V vžigom**
- za vozila brez opozorila mrtvega kota
- opozorilo mrtvega kota ni podprto
- parkirni senzorji (PDC) niso podprti
- impulzi hitrosti niso podprti
- pri tovarniškem ojačevalcu fader ni podprt
- preverite zvok telefona in navigacije; po potrebi zamenjajte priklop sprednjega / zadnjega izhoda
- vklop ojačevalca nastavite z DIP stikali (glejte navodila)
- Pri uvoženih vozilih ali vozilih z drugačno programsko opremo nekatere funkcije morda ne bodo delovale.
- Glede na opremo vozila in funkcije novega radia lahko posamezna tipka manjka ali ima drugo funkcijo.
- Primerjajte priključke na sliki s priključki v vozilu in preverite, ali je bil v vozilu prvotno vgrajen eden od navedenih tovarniških radiev.
Podprti avtoradii in nastavitev DIP stikal
Na vmesniku pred priklopom z DIP stikali izberete proizvajalca radia (ON = stikalo potisnjeno navzdol). Pri nekaterih radiih morate funkcijo tipk na volanu vklopiti tudi v meniju radia.
| Radio / način | 1 | 2 | 3 | 4 | Priklop na radio |
|---|---|---|---|---|---|
| Alpine | OFF | ON | OFF | OFF | 3,5 mm jack |
| Clarion | ON | OFF | OFF | ON | 3,5 mm jack |
| Grundig | OFF | ON | OFF | ON | rjava žica (SWC IR) |
| JVC | OFF | OFF | ON | OFF | rjava žica (SWC IR) |
| Kenwood 1 | ON | OFF | OFF | OFF | rjava žica (SWC IR) |
| Kenwood 2 | ON | ON | OFF | OFF | rjava žica (SWC IR) |
| Philips | OFF | ON | OFF | ON | rjava žica (SWC IR) |
| Pioneer 1 | OFF | OFF | OFF | ON | 3,5 mm jack |
| Pioneer 2 | OFF | OFF | ON | ON | 3,5 mm jack |
| Sony | ON | OFF | ON | ON | 3,5 mm jack |
| Zenec | ON | ON | OFF | ON | rjava žica (SWC IR) |
| Key 1 / Key 2 (radii z učenjem tipk) | OFF | ON | ON | OFF | žici Key 1 / Key 2 |
| Key 1 / Key 2 Extend (samo za učenje) | OFF | ON | ON | ON | žici Key 1 / Key 2 |
| Analog single wire (učenje prek ene žice) | ON | ON | ON | OFF | rjava žica (SWC IR) |
| Analog single wire Extend (samo za učenje) | ON | ON | ON | ON | rjava žica (SWC IR) |
| Custom | ON | OFF | ON | OFF | odvisno od radia |
| Posodobitev programske opreme | OFF | OFF | OFF | OFF | – |
Extend podaljša vsak pritisk tipke na 2 sekundi in je namenjen samo učenju tipk na radiu (npr. pri kolescu na volanu, ki ga ni mogoče držati). Po učenju preklopite na običajni način.
Priklop kabla za radio po znamkah: Alpine, Clarion, Pioneer, Sony – 3,5 mm jack; JVC, Kenwood, Grundig, Philips, Zenec, XZent – ena žica (rjava); Blaupunkt (od 2010), ESX, Snooper, kitajski radii, novejši Kenwood (od 2020), XZent – žici Key 1 / Key 2 (modra, siva) in masa (črna). Točen priklop najdete v navodilih vašega radia. Radii znamke Atoto niso podprti.
Dodatni izhodi (proste žice)
| Barva žice | Signal |
|---|---|
| modra/bela | +12 V vklop ojačevalca (Amp Remote) |
| rdeča | +12 V vžig (sponka 15) |
| oranžna | +12 V osvetlitev (sponka 58) |
| vijolična/bela | +12 V vzvratna prestava |
| roza | impulzi hitrosti (speed pulse) |
| zelena | ročna zavora (masa) |
Obremenitev izhodov: največ 250 mA. Če potrebujete več, uporabite rele (1 rele: upornost tuljave min. 75 Ω; 2 releja: min. 150 Ω).
Tehnični podatki
| Priključki | priključek vozila: 22-pin / 24-pin Chrysler priključek tipk na volanu za radio: 3,5 mm jack / proste žice |
| Vodilo | CAN-Bus |
| Nastavitev | 6 DIP stikal, USB-C (posodobitve, prerazporeditev tipk) |
| Delovna napetost | 6 – 16 V |
| Poraba v mirovanju | < 3 mA |
| Delovna temperatura | –20 °C do +85 °C |
| Številke ACV | 42xch00c |

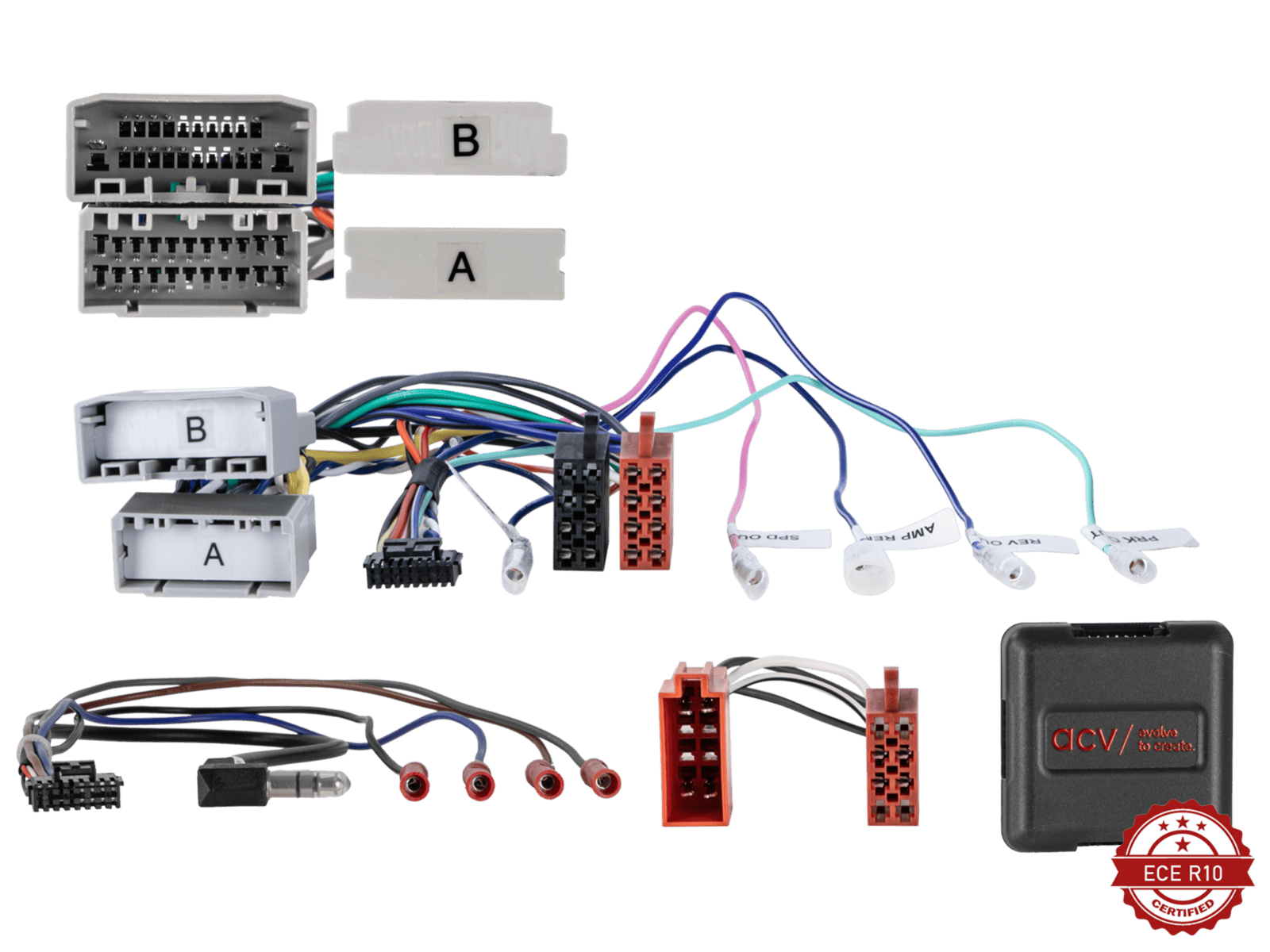

Vsebina paketa
- Vmesnik za obvolanske komande ACV
- Kabel za vozilo (22-pin / 24-pin → ISO) s prostimi žicami za dodatne signale
- Kabel za radio (16-pin → 3,5 mm jack in proste žice)
Navodila za montažo
- Odklopite negativni pol akumulatorja in izvlecite ključ.
- Pred odstranitvijo starega radia preverite delovanje vseh tipk na volanu in nastavitev vozila.
- Odstranite tovarniški radio in ga odklopite.
- Z DIP stikali nastavite proizvajalca radia. Stikala nastavljajte samo, ko vmesnik ni pod napetostjo.
- Kabel za radio in kabel za vozilo priključite na vmesnik.
- Kabel za radio priklopite na vhod za tipke na volanu (SWC/Remote) na zadnji strani novega radia – 3,5 mm jack, rjava žica ali žici Key 1 / Key 2, odvisno od radia.
- ISO priključek vmesnika priklopite na ISO priključek novega radia. Če radio nima ISO priključka, žice povežite po barvah.
- Po potrebi priklopite proste žice (vzvratna prestava, speed pulse, ročna zavora) na radio.
- Priklopite anteno – po potrebi z ustreznim antenskim adapterjem.
- Na koncu priklopite priključek vozila na vmesnik.
- Če je treba, v meniju radia vklopite oz. naučite tipke na volanu.
- Pred zaključno montažo armature preverite delovanje radia, tipk na volanu in funkcij vozila.
Če tipke ne delujejo: vmesnik odklopite od napetosti, preverite priključke in nastavitev DIP stikal ter ga ponovno priklopite (priključek vozila nazadnje). Če ne pomaga, za kratek čas vgradite tovarniški radio, ga vklopite in nato ponovite priklop.
Dodatni priklopi in spremembe kablov so namenjeni izkušenim monterjem. Spremembe tovarniško sestavljenega kabla lahko izničijo garancijo.
Kaj še potrebujete
- Vgradni okvir za novi radio: maske za avtoradio
- Priklop antene: antenski vmesniki
- Novi radio: 2-DIN avtoradio
Niste prepričani, ali je vmesnik primeren za vaše vozilo? Pošljite nam model, letnik in fotografijo tovarniškega radia ali njegovega priključka in vam pomagamo izbrati pravega. Vmesnik vam lahko tudi vgradimo v naši delavnici v Ljubljani.
