ACV 42xmc00c – vmesnik za obvolanske komande za Mercedes-Benz, Smart in VW (40-pin Quadlock)
Ko tovarniški radio zamenjate z novim, tipke na volanu brez vmesnika ne delujejo več. Vmesnik ACV 42xmc00c bere ukaze tipk na volanu prek vodila CAN-Bus in jih pretvori v signal, ki ga razume vaš novi avtoradio. Tako lahko glasnost, menjavo skladb in telefon še naprej upravljate z volana. Kabel za vozilo hkrati poskrbi za priklop napajanja in zvočnikov novega radia prek ISO priključka.
Glavne prednosti
- Ohranite tipke na volanu – glasnost +, glasnost –, naslednja skladba, prejšnja skladba, sprejem klica, prekinitev klica (odvisno od vozila in radia).
- Plug & play priklop – vozilo: 40-pin Quadlock. Rezanje originalne napeljave ni potrebno.
- Za skoraj vse znamke radiev – izbira proizvajalca radia z DIP stikali (Alpine, Pioneer, Kenwood, JVC, Sony, Clarion, Zenec …).
- Dodatni izhodi – +12 V vzvratna prestava, impulzi hitrosti (speed pulse), ročna zavora (masa).
- Prerazporeditev tipk – vsaki tipki lahko določite drugo funkcijo ter dvojno funkcijo (kratek / dolg pritisk). Nastavitev prek USB-C z računalnikom (PC, Mac) ali pametnim telefonom.
- Posodobljiva programska oprema prek USB-C vrat.
Primerna vozila
Mercedes-Benz
- Mercedes A-Klasse (C169/W169) 10/2004 – 04/2008
- Mercedes A-Klasse (C169/W169) 06/2008 – 06/2012
- Mercedes B-Klasse (T245) 07/2005 – 04/2008
- Mercedes B-Klasse (T245) 04/2008 – 09/2011
- Mercedes C-class (CL203/S203/W203) 02/2004 – 09/2007
- Mercedes CLC-class (CL203) 06/2008 – 02/2011*
- Mercedes CLK-class (W209) 04/2005 – 01/2010
- Mercedes CLS-classe (C219) 04/2008 – 09//2010
- Mercedes E-class (S211/W211) 03/2008 – 01/2009
- Mercedes G-class (W463) 04/2007 – 06/2008
- Mercedes G-class (W164) 09/2008 – 06/2012
- Mercedes GL-class (X164) 09/2006 – 05/2009
- Mercedes GL-class (X164) 05/2009 – 07/2012
- Mercedes M-class (W164) 07/2005 – 04/2008
- Mercedes M-class(W164) 10/2008 – 07/2011
- Mercedes ML (W164) 07/2005 – 04/2008**
- Mercedes ML (W164) 10/2008 – 07/2011**
- Mercedes R-class (W251) 09/2005 – 05/2007
- Mercedes R-class (W251) 05/2007 – 05/2010
- Mercedes SLK-class (R171) 04/2008 -03/2011
- Mercedes Sprinter (W906) 04/2006 – 08/2013
- Mercedes Sprinter (W906) 08/2013 – 05/2018
- Mercedes Vito/Viano (W639) 04/2006 – 08/2010
- Mercedes Vito/Viano (W639) 09/2010 – 03/2014
Smart
- Smart For Four (W454) 01/2004 – 04/2007
VW
- VW Crafter I (2EC/2EK/2F) 03/2006 – 07/2011
- VW Crafter I (2EC/2EK/2F) 07/2011 – 11/2016
* vozila z ozvočenjem Harman Kardon: potreben adapter ACV art. 13-1190-53
** vozila z ozvočenjem Harman Kardon: potreben adapter ACV art. 13-1190-52
Pomembno pred nakupom
- Mercedes s tovarniškim 1-DIN radiem Audio 5
- Mercedes s tovarniškim 2-DIN radiem Audio 20
- Mercedes s tovarniško 2-DIN navigacijo Audio 50 APS / Comand NTG2 / NTG2.5
- Mercedes z navigacijo Audio 50 APS / Comand NTG2 / NTG2.5:
- nastavitev ure ni podprta – vozilo kodirajte na tovarniški radio Audio 20
- za vozila s tovarniškim 2-DIN CD radiem
- Smart s tovarniško navigacijo Comand s 40-pin Quadlock
- VW Crafter s tovarniškim 1-DIN radiem RCD 2001
- VW Crafter s tovarniškim 2-DIN radiem RCD 3002
- VW Crafter z navigacijo RNS 4001 / RNS 5001
- vozila z odprto armaturo (open dash): pred vgradnjo z merjenjem na tovarniškem radiu preverite priklop CAN-Bus in razpored ISO priključka:
- nepravilen priklop poškoduje vmesnik
- vozila brez razporeda ISO priključka:
- pin 7: +12 V vžig (sponka 15)
- pin 6: +12 V osvetlitev (sponka 58)
- priklop CAN-Bus:
- notranji razdelilnik CAN-Bus v prostoru za noge
- CAN-Bus modra = CAN high, bela = CAN low; alternativno na klimatski napravi: prepletena rdeče-rjava = CAN high, rjava = CAN low
- združljiv z vsemi vozili vmesnikov:
- vmesnik ACV 42smc001
- vmesnik ACV 42smc002
- Pri uvoženih vozilih ali vozilih z drugačno programsko opremo nekatere funkcije morda ne bodo delovale.
- Glede na opremo vozila in funkcije novega radia lahko posamezna tipka manjka ali ima drugo funkcijo.
- Primerjajte priključke na sliki s priključki v vozilu in preverite, ali je bil v vozilu prvotno vgrajen eden od navedenih tovarniških radiev.
Podprti avtoradii in nastavitev DIP stikal
Na vmesniku pred priklopom z DIP stikali izberete proizvajalca radia (ON = stikalo potisnjeno navzdol). Pri nekaterih radiih morate funkcijo tipk na volanu vklopiti tudi v meniju radia.
| Radio / način | 1 | 2 | 3 | 4 | Priklop na radio |
|---|---|---|---|---|---|
| Alpine | OFF | ON | OFF | OFF | 3,5 mm jack |
| Clarion | ON | OFF | OFF | ON | 3,5 mm jack |
| Grundig | OFF | ON | OFF | ON | rjava žica (SWC IR) |
| JVC | OFF | OFF | ON | OFF | rjava žica (SWC IR) |
| Kenwood 1 | ON | OFF | OFF | OFF | rjava žica (SWC IR) |
| Kenwood 2 | ON | ON | OFF | OFF | rjava žica (SWC IR) |
| Philips | OFF | ON | OFF | ON | rjava žica (SWC IR) |
| Pioneer 1 | OFF | OFF | OFF | ON | 3,5 mm jack |
| Pioneer 2 | OFF | OFF | ON | ON | 3,5 mm jack |
| Sony | ON | OFF | ON | ON | 3,5 mm jack |
| Zenec | ON | ON | OFF | ON | rjava žica (SWC IR) |
| Key 1 / Key 2 (radii z učenjem tipk) | OFF | ON | ON | OFF | žici Key 1 / Key 2 |
| Key 1 / Key 2 Extend (samo za učenje) | OFF | ON | ON | ON | žici Key 1 / Key 2 |
| Analog single wire (učenje prek ene žice) | ON | ON | ON | OFF | rjava žica (SWC IR) |
| Analog single wire Extend (samo za učenje) | ON | ON | ON | ON | rjava žica (SWC IR) |
| Custom | ON | OFF | ON | OFF | odvisno od radia |
| Posodobitev programske opreme | OFF | OFF | OFF | OFF | – |
Extend podaljša vsak pritisk tipke na 2 sekundi in je namenjen samo učenju tipk na radiu (npr. pri kolescu na volanu, ki ga ni mogoče držati). Po učenju preklopite na običajni način.
Ostala DIP stikala: DIP 5 in 6 sta rezervirana za nastavitve, specifične za vozilo.
Priklop kabla za radio po znamkah: Alpine, Clarion, Pioneer, Sony – 3,5 mm jack; JVC, Kenwood, Grundig, Philips, Zenec, XZent – ena žica (rjava); Blaupunkt (od 2010), ESX, Snooper, kitajski radii, novejši Kenwood (od 2020), XZent – žici Key 1 / Key 2 (modra, siva) in masa (črna). Točen priklop najdete v navodilih vašega radia. Radii znamke Atoto niso podprti.
Dodatni izhodi (proste žice)
| Barva žice | Signal |
|---|---|
| rdeča | +12 V vžig (sponka 15) |
| oranžna | +12 V osvetlitev (sponka 58) |
| vijolična/bela | +12 V vzvratna prestava |
| roza | impulzi hitrosti (speed pulse) |
| zelena | ročna zavora (masa) |
Obremenitev izhodov: največ 250 mA. Če potrebujete več, uporabite rele (1 rele: upornost tuljave min. 75 Ω; 2 releja: min. 150 Ω).
Tehnični podatki
| Priključki | priključek vozila: 40-pin Quadlock Mercedes priključek vozila: ISO priključek tipk na volanu za radio: 3,5 mm jack / proste žice |
| Vodilo | CAN-Bus |
| Nastavitev | 6 DIP stikal, USB-C (posodobitve, prerazporeditev tipk) |
| Delovna napetost | 6 – 16 V |
| Poraba v mirovanju | < 3 mA |
| Delovna temperatura | –20 °C do +85 °C |
| Številke ACV | 42xmc00c |

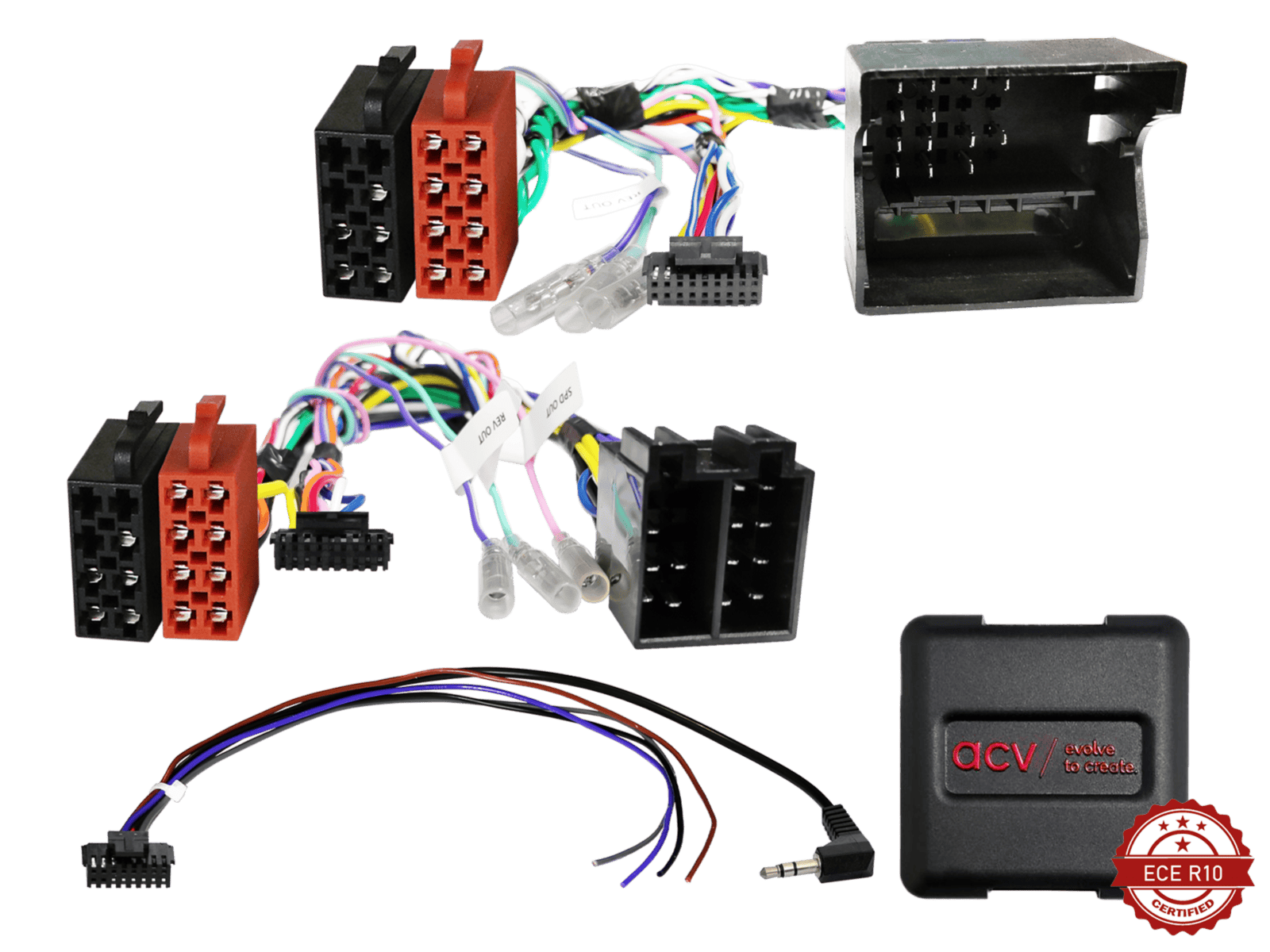

Vsebina paketa
- Vmesnik za obvolanske komande ACV
- Kabel za vozilo (40-pin Quadlock → ISO) s prostimi žicami za dodatne signale
- Kabel za radio (16-pin → 3,5 mm jack in proste žice)
Navodila za montažo
- Odklopite negativni pol akumulatorja in izvlecite ključ.
- Pred odstranitvijo starega radia preverite delovanje vseh tipk na volanu in nastavitev vozila.
- Odstranite tovarniški radio in ga odklopite.
- Z DIP stikali nastavite proizvajalca radia. Stikala nastavljajte samo, ko vmesnik ni pod napetostjo.
- Kabel za radio in kabel za vozilo priključite na vmesnik.
- Kabel za radio priklopite na vhod za tipke na volanu (SWC/Remote) na zadnji strani novega radia – 3,5 mm jack, rjava žica ali žici Key 1 / Key 2, odvisno od radia.
- ISO priključek vmesnika priklopite na ISO priključek novega radia. Če radio nima ISO priključka, žice povežite po barvah.
- Po potrebi priklopite proste žice (vzvratna prestava, speed pulse, ročna zavora) na radio.
- Priklopite anteno – po potrebi z ustreznim antenskim adapterjem.
- Na koncu priklopite priključek vozila na vmesnik.
- Če je treba, v meniju radia vklopite oz. naučite tipke na volanu.
- Pred zaključno montažo armature preverite delovanje radia, tipk na volanu in funkcij vozila.
Če tipke ne delujejo: vmesnik odklopite od napetosti, preverite priključke in nastavitev DIP stikal ter ga ponovno priklopite (priključek vozila nazadnje). Če ne pomaga, za kratek čas vgradite tovarniški radio, ga vklopite in nato ponovite priklop.
Dodatni priklopi in spremembe kablov so namenjeni izkušenim monterjem. Spremembe tovarniško sestavljenega kabla lahko izničijo garancijo.
Kaj še potrebujete
- Vgradni okvir za novi radio: maske za avtoradio
- Priklop antene: antenski vmesniki
- Novi radio: 2-DIN avtoradio
Niste prepričani, ali je vmesnik primeren za vaše vozilo? Pošljite nam model, letnik in fotografijo tovarniškega radia ali njegovega priključka in vam pomagamo izbrati pravega. Vmesnik vam lahko tudi vgradimo v naši delavnici v Ljubljani.
