ACV 42xvx006 – vmesnik za obvolanske komande za Dacia, Fiat, Mercedes-Benz, Nissan, Opel in Renault (12-pin / 24-pin / 8-pin)
Ko tovarniški radio zamenjate z novim, tipke na volanu brez vmesnika ne delujejo več. Vmesnik ACV 42xvx006 bere ukaze tipk na volanu iz analognega signala tipk in jih pretvori v signal, ki ga razume vaš novi avtoradio. Tako lahko glasnost, menjavo skladb in telefon še naprej upravljate z volana. Kabel za vozilo hkrati poskrbi za priklop napajanja in zvočnikov novega radia prek ISO priključka.
Glavne prednosti
- Ohranite tipke na volanu – glasnost, skladbe, telefon.
- Plug & play priklop – vozilo: 12-pin / 24-pin / 8-pin. Rezanje originalne napeljave ni potrebno.
- Za skoraj vse znamke radiev – izbira proizvajalca radia z DIP stikali (Alpine, Pioneer, Kenwood, JVC, Sony, Clarion, Zenec …).
- Prerazporeditev tipk – vsaki tipki lahko določite drugo funkcijo ter dvojno funkcijo (kratek / dolg pritisk). Nastavitev prek USB-C z računalnikom (PC, Mac) ali pametnim telefonom.
- Posodobljiva programska oprema prek USB-C vrat.
Primerna vozila
Dacia
- Dacia Dokker (SD) 12/2012 – 03/2017
- Dacia Dokker (SD) 03/2017 – 11/2021
- Dacia Dokker Stepway (SD) 11/2014 – 03/2017
- Dacia Dokker Stepway (SD) 03/2017 – 11/2020
- Dacia Duster (SD) 11/2013 – 12/2017
- Dacia Duster (SR) 01/2018 – 07/2021
- Dacia Duster (SR) 09/2021 – 2024*
- Dacia Lodgy (SD) 06/2012 – 06/2021
- Dacia Lodgy Stepway (SD) 11/2014 – 06/2021
- Dacia Logan MCV (SD) 07/2013 – 09/2020
- Dacia Sandero (SD) 01/2013 – 09/2020
- Dacia Sandero Stepway (SD) 01/2013 – 09/2020
Fiat
- Fiat Talento (ZAF 296) 07/2016 – 10/2021**
Mercedes-Benz
- Mercedes Citan (W415) 10/2012 – 12/2020
Nissan
- Nissan NV300 (4/J4) 11/2016 – 06/2019**
- Nissan NV300 (4/J4) 06/2019 – 09/2021**
- Nissan NV300 (4/J4) 05/2021 – 09-2021**
- Nissan NV400 (M) 07/2014- 07/2020
- Nissan NV400 (M) 07/2020 – 12/2021
- Nissan Primastar (4/F4/J4) 01/2011 – 05/2015**
Opel
- Opel Movano B (X62) 10/2013 – 09/2019***
- Opel Movano B (X62) 10/2019 – 08/2021***
- Opel Vivaro B (X82) 06/2014 – 01/2019***
Renault
- Renault Captur (R) 06/2013 – 03/2017**
- Renault Captur (R) 03/2017 – 12/2019
- Renault Clio IV (X98) 11/2012 – 06/2016***
- Renault Clio IV (X98) 06/2016 – 12/2020***
- Renault Kangoo (W) 03/2013 – 12/2020
- Renault Master III (M) 09/2014 – 08/2018**
- Renault Master III Z.E. (M) 06/2018 – 06/2020**
- Renault Master III (M) 10/2019 – 2024**
- Renault Trafic III (J/JL) 09/2014 – 07/2019**
- Renault Trafic III (J/JL) 09/2019 – 03/2022**
- Renault Twingo (N) 01/2012 – 07/2014****
* vozila z odprto armaturo (open dash)
** vozila z navigacijo Media Nav / Media Nav Evo
*** vozila z navigacijo Navi 50 IntelliLink s sprednjim AUX/USB / Media Nav
*** vozila s črnim tovarniškim 1-DIN radiem s sprednjim AUX/USB in 2 kromiranima gumboma
**** vozila s črnim tovarniškim 1-DIN radiem s sprednjim USB
Pomembno pred nakupom
- po potrebi z delavniškim orodjem prilagodite kodiranje sivega tovarniškega priključka
- Dacia od 2017 s tovarniškim radiem Visteon RO13-X07 brez CAN-Bus:
- vmesnik ACV 42xvx007
- za vozila z navigacijo Opel Navi 50 IntelliLink
- za vozila s tovarniškim 1-DIN radiem Opel Anatel (črn, AUX/USB spredaj, 2 kromirana vrtljiva gumba)
- Opel brez navigacije Navi 80 IntelliLink
- Renault brez navigacije R-Link (silverbox)
- vozila od 2018:
- rdeča +12 V vžig (sponka 15) po potrebi z varovalko iz varovalčne omarice
- vozila od 2018:
- rdečo žico vmesnika (+12 V vžig, sponka 15) po potrebi priključite z varovalko v varovalčni omarici
- vozila s tovarniško navigacijo / vzvratno kamero:
- pred vgradnjo z merjenjem na tovarniškem radiu preverite razpored 24-pin priključka
- pin 9: +6 V napajanje tovarniške kamere
- pin 21: masa tovarniške kamere
- pin 10: video +
- pin 22: video –
- pretvornik napetosti za napajanje tovarniške kamere (+6 V):
- pretvornik 12 V > 6 V, največ 1,5 A (ACV art. 30.3520-04)
- Pri uvoženih vozilih ali vozilih z drugačno programsko opremo nekatere funkcije morda ne bodo delovale.
- Glede na opremo vozila in funkcije novega radia lahko posamezna tipka manjka ali ima drugo funkcijo.
- Primerjajte priključke na sliki s priključki v vozilu in preverite, ali je bil v vozilu prvotno vgrajen eden od navedenih tovarniških radiev.
Podprti avtoradii in nastavitev DIP stikal
Na vmesniku pred priklopom z DIP stikali izberete proizvajalca radia (ON = stikalo potisnjeno navzdol). Pri nekaterih radiih morate funkcijo tipk na volanu vklopiti tudi v meniju radia.
| Radio / način | 1 | 2 | 3 | 4 | Priklop na radio |
|---|---|---|---|---|---|
| Alpine | OFF | ON | OFF | OFF | 3,5 mm jack |
| Clarion | ON | OFF | OFF | ON | 3,5 mm jack |
| Grundig | OFF | ON | OFF | ON | rjava žica (SWC IR) |
| JVC | OFF | OFF | ON | OFF | rjava žica (SWC IR) |
| Kenwood 1 | ON | OFF | OFF | OFF | rjava žica (SWC IR) |
| Kenwood 2 | ON | ON | OFF | OFF | rjava žica (SWC IR) |
| Philips | OFF | ON | OFF | ON | rjava žica (SWC IR) |
| Pioneer 1 | OFF | OFF | OFF | ON | 3,5 mm jack |
| Pioneer 2 | OFF | OFF | ON | ON | 3,5 mm jack |
| Sony | ON | OFF | ON | ON | 3,5 mm jack |
| Zenec | ON | ON | OFF | ON | rjava žica (SWC IR) |
| Key 1 / Key 2 (radii z učenjem tipk) | OFF | ON | ON | OFF | žici Key 1 / Key 2 |
| Key 1 / Key 2 Extend (samo za učenje) | OFF | ON | ON | ON | žici Key 1 / Key 2 |
| Analog single wire (učenje prek ene žice) | ON | ON | ON | OFF | rjava žica (SWC IR) |
| Analog single wire Extend (samo za učenje) | ON | ON | ON | ON | rjava žica (SWC IR) |
| Custom | ON | OFF | ON | OFF | odvisno od radia |
| Posodobitev programske opreme | OFF | OFF | OFF | OFF | – |
Extend podaljša vsak pritisk tipke na 2 sekundi in je namenjen samo učenju tipk na radiu (npr. pri kolescu na volanu, ki ga ni mogoče držati). Po učenju preklopite na običajni način.
Ostala DIP stikala: DIP 5 in 6 sta rezervirana za nastavitve, specifične za vozilo.
Priklop kabla za radio po znamkah: Alpine, Clarion, Pioneer, Sony – 3,5 mm jack; JVC, Kenwood, Grundig, Philips, Zenec, XZent – ena žica (rjava); Blaupunkt (od 2010), ESX, Snooper, kitajski radii, novejši Kenwood (od 2020), XZent – žici Key 1 / Key 2 (modra, siva) in masa (črna). Točen priklop najdete v navodilih vašega radia. Radii znamke Atoto niso podprti.
Tehnični podatki
| Priključki | priključek vozila: 12-pin / 24-pin / 8-pin Dacia priključek tipk na volanu za radio: 3,5 mm jack / proste žice |
| Vodilo | analogno |
| Nastavitev | 6 DIP stikal, USB-C (posodobitve, prerazporeditev tipk) |
| Delovna napetost | 6 – 16 V |
| Poraba v mirovanju | < 3 mA |
| Delovna temperatura | –20 °C do +85 °C |
| Številke ACV | 42xvx006, 42xmc007, 42xrn009, 42xdc002 |

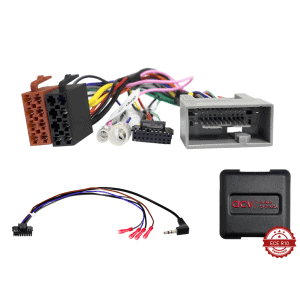

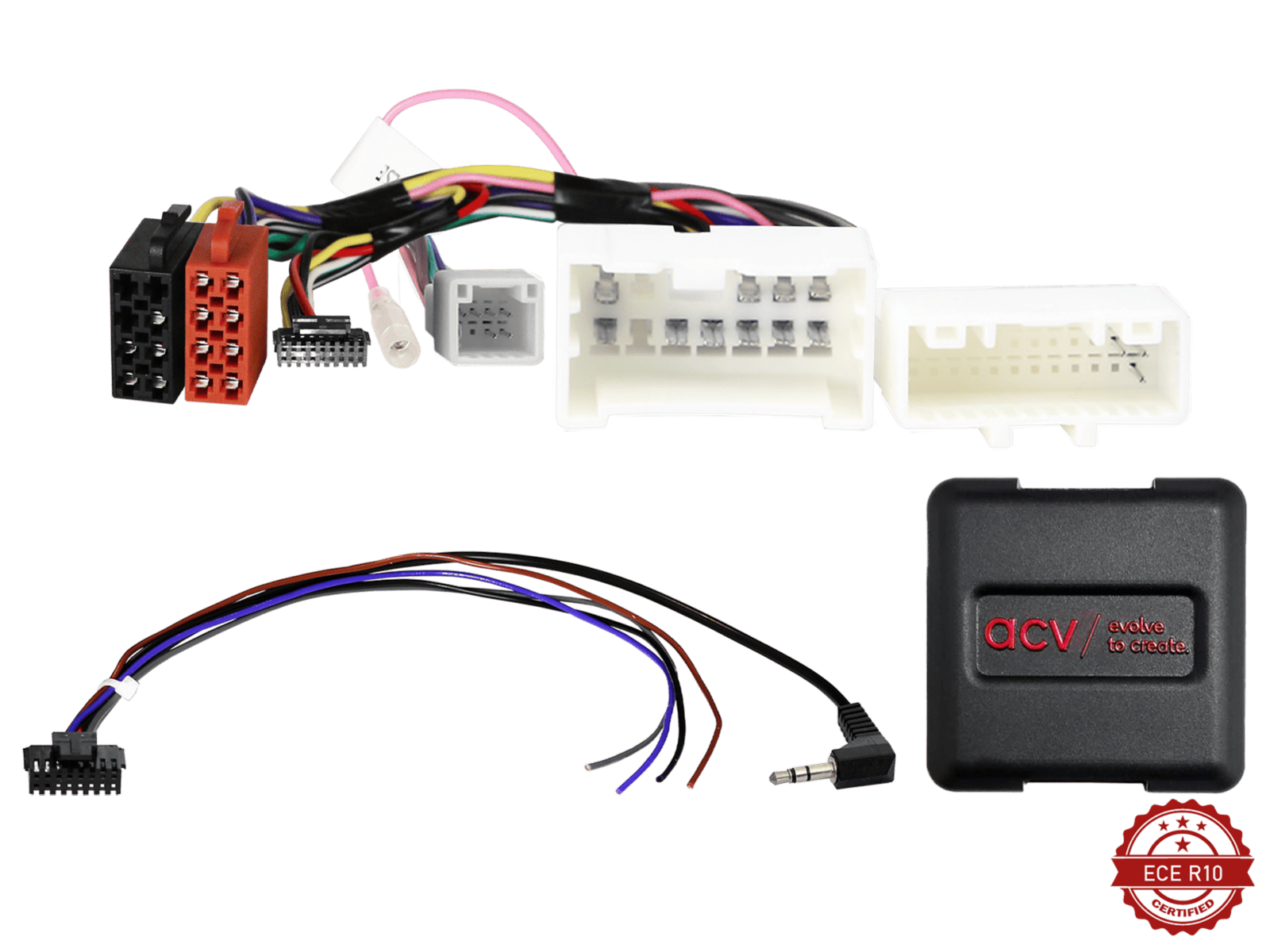

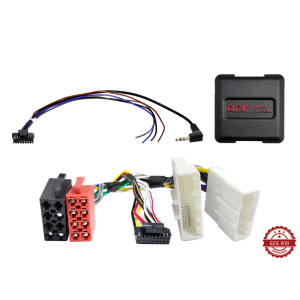

Vsebina paketa
- Vmesnik za obvolanske komande ACV
- Kabel za vozilo (12-pin / 24-pin / 8-pin → ISO)
- Kabel za radio (16-pin → 3,5 mm jack in proste žice)
Navodila za montažo
- Odklopite negativni pol akumulatorja in izvlecite ključ.
- Pred odstranitvijo starega radia preverite delovanje vseh tipk na volanu in nastavitev vozila.
- Odstranite tovarniški radio in ga odklopite.
- Z DIP stikali nastavite proizvajalca radia. Stikala nastavljajte samo, ko vmesnik ni pod napetostjo.
- Kabel za radio in kabel za vozilo priključite na vmesnik.
- Kabel za radio priklopite na vhod za tipke na volanu (SWC/Remote) na zadnji strani novega radia – 3,5 mm jack, rjava žica ali žici Key 1 / Key 2, odvisno od radia.
- ISO priključek vmesnika priklopite na ISO priključek novega radia. Če radio nima ISO priključka, žice povežite po barvah.
- Priklopite anteno – po potrebi z ustreznim antenskim adapterjem.
- Na koncu priklopite priključek vozila na vmesnik.
- Če je treba, v meniju radia vklopite oz. naučite tipke na volanu.
- Pred zaključno montažo armature preverite delovanje radia, tipk na volanu in funkcij vozila.
Če tipke ne delujejo: vmesnik odklopite od napetosti, preverite priključke in nastavitev DIP stikal ter ga ponovno priklopite (priključek vozila nazadnje). Če ne pomaga, za kratek čas vgradite tovarniški radio, ga vklopite in nato ponovite priklop.
Dodatni priklopi in spremembe kablov so namenjeni izkušenim monterjem. Spremembe tovarniško sestavljenega kabla lahko izničijo garancijo.
Kaj še potrebujete
- Vgradni okvir za novi radio: maske za avtoradio
- Priklop antene: antenski vmesniki
- Novi radio: 2-DIN avtoradio
Niste prepričani, ali je vmesnik primeren za vaše vozilo? Pošljite nam model, letnik in fotografijo tovarniškega radia ali njegovega priključka in vam pomagamo izbrati pravega. Vmesnik vam lahko tudi vgradimo v naši delavnici v Ljubljani.
