ACV 42xvx007 – vmesnik za obvolanske komande za Dacia, Fiat, Nissan, Opel, Renault in Smart (20-pin / 32-pin)
Ko tovarniški radio zamenjate z novim, tipke na volanu brez vmesnika ne delujejo več. Vmesnik ACV 42xvx007 bere ukaze tipk na volanu iz analognega signala tipk in jih pretvori v signal, ki ga razume vaš novi avtoradio. Tako lahko glasnost, menjavo skladb in telefon še naprej upravljate z volana. Kabel za vozilo hkrati poskrbi za priklop napajanja in zvočnikov novega radia prek ISO priključka.
Glavne prednosti
- Ohranite tipke na volanu – glasnost, skladbe, telefon.
- Plug & play priklop – vozilo: 20-pin / 32-pin. Rezanje originalne napeljave ni potrebno.
- Za skoraj vse znamke radiev – izbira proizvajalca radia z DIP stikali (Alpine, Pioneer, Kenwood, JVC, Sony, Clarion, Zenec …).
- Prerazporeditev tipk – vsaki tipki lahko določite drugo funkcijo ter dvojno funkcijo (kratek / dolg pritisk). Nastavitev prek USB-C z računalnikom (PC, Mac) ali pametnim telefonom.
- Posodobljiva programska oprema prek USB-C vrat.
Primerna vozila
Dacia
- Dacia Dokker (SD) 03/2017 – 11/2020*
- Dacia Dokker Stepway (SD) 03/2017 – 11/2020*
- Dacia Duster (SR) 01/2018 – 07/2021*
- Dacia Lodgy (SD) 03/2017 – 01/2022*
- Dacia Lodgy Stepway (SD) 03/2017 – 02/2022*
- Dacia Logan MCV (SD) 11/2016 – 09/2020*
- Dacia Logan MCV Stepway (SR) 05/2017 – 09/2020*
- Dacia Sandero (SD) 11/2016 – 09/2020*
- Dacia Sandero Stepway (SD) 11/2016 – 09/2020*
Fiat
- Fiat Talento (ZAF 296) 07/2016 – 10/2021
Nissan
- Nissan NV300 (4/J4) 11/2016 – 06/2019*/**/***
- Nissan NV300 (4/J4) 06/2019 – 09/2021*/**/***
- Nissan NV300 (4/J4) 05/2021 – 09-2021*/**/***
- Nissan NV400 (M) 08/2014- 07/2020*/**/***
- Nissan NV400 (M) 07/2020 – 12/2021*/**/***
- Nissan Primastar (4/J4) 09/2021 – 2024**/****
Opel
- Opel Movano B (X62) 10/2013 – 09/2019
- Opel Movano B (X62) 10/2019 – 08/2021
- Opel Vivaro B (X82) 06/2014 – 01/2019
Renault
- Renault Captur (R) 06/2013 – 03/2017*
- Renault Captur (R) 03/2017 – 12/2019*
- Renault Express (RJK) 05/2021 – 2024****
- Renault Kangoo (W) 03/2013 – 12/2020**
- Renault Kangoo Rapid (W) 05/2013 – 05/2021
- Renault Kangoo Z.E. Rapid (W) 05/2013 – 06/2022
- Renault Kangoo III (RJK) 05/2021 – 2024**
- Renault Master III (M) 09/2014 – 08/2018**
- Renault Master III Z.E. (M) 06/2018 – 06/2020**
- Renault Master III (M) 10/2019 – 2024**
- Renault Trafic III (L/JL) 09/2014 – 07/2019*/**
- Renault Trafic III (L/JL) 09/2019 – 03/2022*/**
- Renault Trafic III (L/JL) 05/2021-2024**/****
- Renault Twingo (AH) 09/2014 – 04/2019*
Smart
- Smart ForTwo (453) 11/2014 – 06/2019
* vozila s tovarniškim radiem Visteon Anatel RO13-X07 brez CAN-Bus
** vozila s tovarniškim 1-DIN radiem Browse z 2 črnima vrtljivima gumboma
** vozila z odprto armaturo (open dash)
*** vozila s tovarniškim 1-DIN radiem
**** vozila s tovarniškim 1-DIN radiem Browse Visteon
Pomembno pred nakupom
- za vozila s tovarniškim 2-DIN radiem Visteon Anatel RO13-X07
- za vozila s tovarniškim 1-DIN radiem Browse z 2 črnima vrtljivima gumboma
- vozila z odprto armaturo (open dash)
- za vozila brez tovarniške navigacije
- vozila od 2018:
- rdeča +12 V vžig (sponka 15) po potrebi z varovalko iz varovalčne omarice
- vozila od 2018:
- rdečo žico vmesnika (+12 V vžig, sponka 15) po potrebi priključite z varovalko v varovalčni omarici
- Renault Trafic III (J/JL) 09/2019 – 03/2022 s PDC dodatno potrebuje:
- vmesnik za zvočna opozorila PDC Nissan Primastar / Renault Trafic (ACV art. 42cxpdc-trafic3-1)
- Nissan Primastar (4/J4) 09/2021 – 2023 s PDC dodatno potrebuje:
- vmesnik za zvočna opozorila PDC Nissan Primastar / Renault Trafic (ACV art. 42cxpdc-trafic3-1)
- Smart ForTwo (453) 11/2014 – 06/2019:
- * analogni priključek tipk na volanu s 6 priključenimi žicami
- Pri uvoženih vozilih ali vozilih z drugačno programsko opremo nekatere funkcije morda ne bodo delovale.
- Glede na opremo vozila in funkcije novega radia lahko posamezna tipka manjka ali ima drugo funkcijo.
- Primerjajte priključke na sliki s priključki v vozilu in preverite, ali je bil v vozilu prvotno vgrajen eden od navedenih tovarniških radiev.
Podprti avtoradii in nastavitev DIP stikal
Na vmesniku pred priklopom z DIP stikali izberete proizvajalca radia (ON = stikalo potisnjeno navzdol). Pri nekaterih radiih morate funkcijo tipk na volanu vklopiti tudi v meniju radia.
| Radio / način | 1 | 2 | 3 | 4 | Priklop na radio |
|---|---|---|---|---|---|
| Aerpro | OFF | OFF | ON | ON | 3,5 mm jack |
| Alpine | OFF | ON | OFF | OFF | 3,5 mm jack |
| Clarion | ON | OFF | OFF | ON | 3,5 mm jack |
| Grundig | OFF | ON | OFF | ON | rjava žica (SWC IR) |
| JVC | OFF | OFF | ON | OFF | rjava žica (SWC IR) |
| Kenwood 1 | ON | OFF | OFF | OFF | rjava žica (SWC IR) |
| Kenwood 2 | ON | ON | OFF | OFF | rjava žica (SWC IR) |
| Philips | OFF | ON | OFF | ON | rjava žica (SWC IR) |
| Pioneer 1 | OFF | OFF | OFF | ON | 3,5 mm jack |
| Pioneer 2 | OFF | OFF | ON | ON | 3,5 mm jack |
| Sony | ON | OFF | ON | ON | 3,5 mm jack |
| Zenec | ON | ON | OFF | ON | rjava žica (SWC IR) |
| Key 1 / Key 2 (radii z učenjem tipk) | OFF | ON | ON | OFF | žici Key 1 / Key 2 |
| Key 1 / Key 2 Extend (samo za učenje) | OFF | ON | ON | ON | žici Key 1 / Key 2 |
| Analog single wire (učenje prek ene žice) | ON | ON | ON | OFF | rjava žica (SWC IR) |
| Analog single wire Extend (samo za učenje) | ON | ON | ON | ON | rjava žica (SWC IR) |
| Custom | ON | OFF | ON | OFF | odvisno od radia |
| Posodobitev programske opreme | OFF | OFF | OFF | OFF | – |
Extend podaljša vsak pritisk tipke na 2 sekundi in je namenjen samo učenju tipk na radiu (npr. pri kolescu na volanu, ki ga ni mogoče držati). Po učenju preklopite na običajni način.
Ostala DIP stikala: DIP 5 in 6 sta rezervirana za nastavitve, specifične za vozilo.
Priklop kabla za radio po znamkah: Alpine, Clarion, Pioneer, Sony – 3,5 mm jack; JVC, Kenwood, Grundig, Philips, Zenec, XZent – ena žica (rjava); Blaupunkt (od 2010), ESX, Snooper, kitajski radii, novejši Kenwood (od 2020), XZent – žici Key 1 / Key 2 (modra, siva) in masa (črna). Točen priklop najdete v navodilih vašega radia. Radii znamke Atoto niso podprti.
Tehnični podatki
| Priključki | priključek vozila: 20-pin / 32-pin Nissan priključek tipk na volanu za radio: 3,5 mm jack / proste žice |
| Vodilo | analogno |
| Nastavitev | 6 DIP stikal, USB-C (posodobitve, prerazporeditev tipk) |
| Delovna napetost | 6 – 16 V |
| Poraba v mirovanju | < 3 mA |
| Delovna temperatura | –20 °C do +85 °C |
| Številke ACV | 42xvx007, 42xdc003, 42xrn011 |

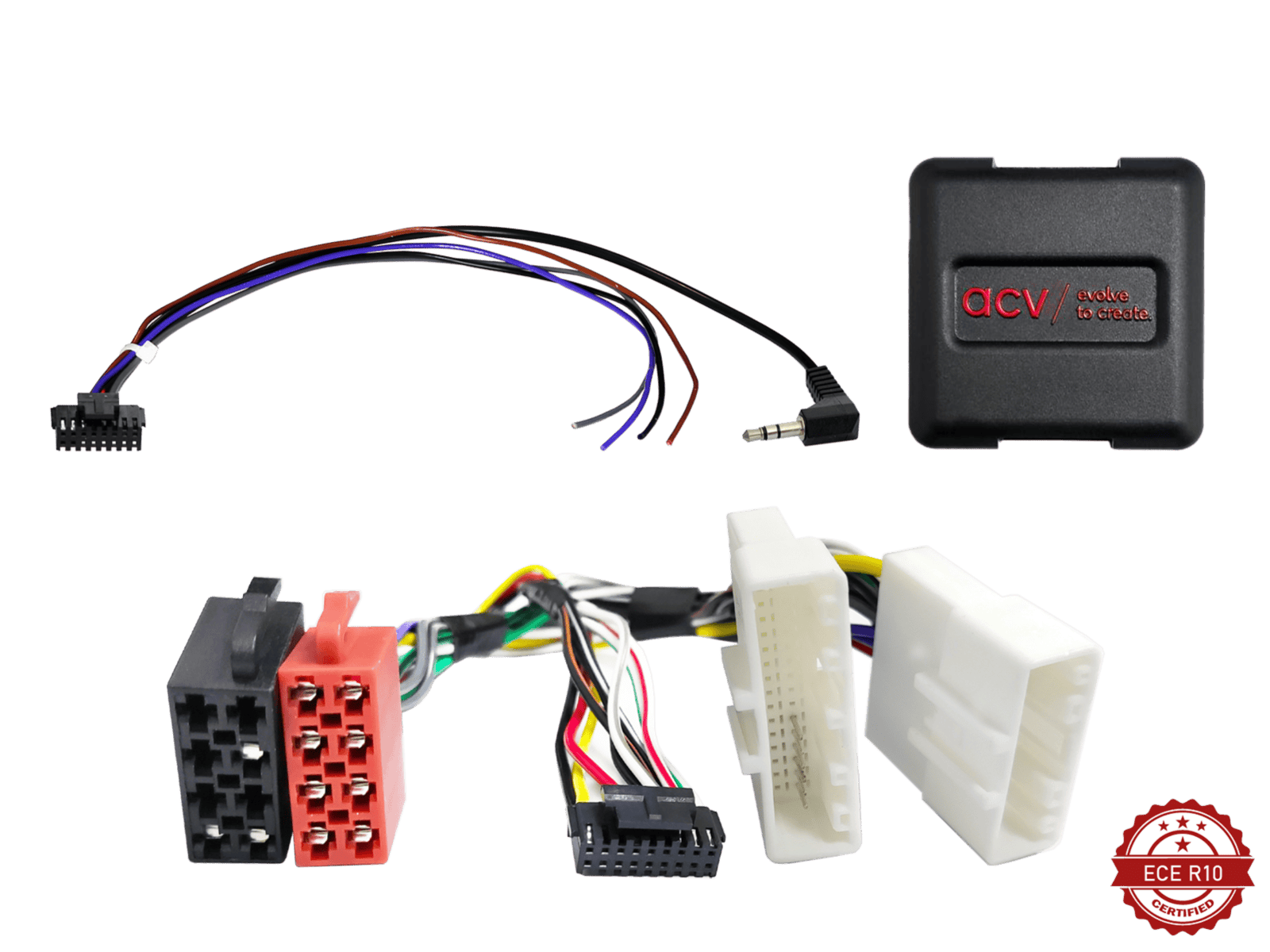

Vsebina paketa
- Vmesnik za obvolanske komande ACV
- Kabel za vozilo (20-pin / 32-pin → ISO)
- Kabel za radio (16-pin → 3,5 mm jack in proste žice)
Navodila za montažo
- Odklopite negativni pol akumulatorja in izvlecite ključ.
- Pred odstranitvijo starega radia preverite delovanje vseh tipk na volanu in nastavitev vozila.
- Odstranite tovarniški radio in ga odklopite.
- Z DIP stikali nastavite proizvajalca radia. Stikala nastavljajte samo, ko vmesnik ni pod napetostjo.
- Kabel za radio in kabel za vozilo priključite na vmesnik.
- Kabel za radio priklopite na vhod za tipke na volanu (SWC/Remote) na zadnji strani novega radia – 3,5 mm jack, rjava žica ali žici Key 1 / Key 2, odvisno od radia.
- ISO priključek vmesnika priklopite na ISO priključek novega radia. Če radio nima ISO priključka, žice povežite po barvah.
- Priklopite anteno – po potrebi z ustreznim antenskim adapterjem.
- Na koncu priklopite priključek vozila na vmesnik.
- Če je treba, v meniju radia vklopite oz. naučite tipke na volanu.
- Pred zaključno montažo armature preverite delovanje radia, tipk na volanu in funkcij vozila.
Če tipke ne delujejo: vmesnik odklopite od napetosti, preverite priključke in nastavitev DIP stikal ter ga ponovno priklopite (priključek vozila nazadnje). Če ne pomaga, za kratek čas vgradite tovarniški radio, ga vklopite in nato ponovite priklop.
Dodatni priklopi in spremembe kablov so namenjeni izkušenim monterjem. Spremembe tovarniško sestavljenega kabla lahko izničijo garancijo.
Kaj še potrebujete
- Vgradni okvir za novi radio: maske za avtoradio
- Priklop antene: antenski vmesniki
- Novi radio: 2-DIN avtoradio
Niste prepričani, ali je vmesnik primeren za vaše vozilo? Pošljite nam model, letnik in fotografijo tovarniškega radia ali njegovega priključka in vam pomagamo izbrati pravega. Vmesnik vam lahko tudi vgradimo v naši delavnici v Ljubljani.
