ACV 42xty00c – vmesnik za obvolanske komande za Lexus in Toyota (10-pin / 6-pin / 20-pin)
Ko tovarniški radio zamenjate z novim, tipke na volanu brez vmesnika ne delujejo več. Vmesnik ACV 42xty00c bere ukaze tipk na volanu iz analognega signala tipk in jih pretvori v signal, ki ga razume vaš novi avtoradio. Tako lahko glasnost, menjavo skladb in telefon še naprej upravljate z volana. Kabel za vozilo hkrati poskrbi za priklop napajanja in zvočnikov novega radia prek ISO priključka.
Glavne prednosti
- Ohranite tipke na volanu – glasnost +, glasnost –, naslednja skladba, prejšnja skladba, vir, sprejem klica, prekinitev klica (odvisno od vozila in radia).
- Plug & play priklop – vozilo: 10-pin / 6-pin / 20-pin. Rezanje originalne napeljave ni potrebno.
- Za skoraj vse znamke radiev – izbira proizvajalca radia z DIP stikali (Alpine, Pioneer, Kenwood, JVC, Sony, Clarion, Zenec …).
- Prerazporeditev tipk – vsaki tipki lahko določite drugo funkcijo ter dvojno funkcijo (kratek / dolg pritisk). Nastavitev prek USB-C z računalnikom (PC, Mac) ali pametnim telefonom.
- Posodobljiva programska oprema prek USB-C vrat.
Primerna vozila
Lexus
- Lexus IS (XE1) 10/2001 – 11/2005
- Lexus IS (XE2) 12/2005 – 11/2008
- Lexus IS Cabriolet (XE2) 07/2009 – 11/2010
- Lexus IS (XE2) 11/2008 – 11/2010
- Lexus IS Cabriolet (XE2) 11/2010 – 10/2013
Toyota
- Toyota 4Runner 2002 – 2009
- Toyota Auris (E150) 07/2007 – 03/2010
- Toyota Auris (E150) 03/2010 – 01/2013*
- Toyota Avanza 2003 – 2011
- Toyota Avensis (T25) 01/2003 – 06/2006
- Toyota Avensis (T25) 06/ 2006 – 01/2009
- Toyota Avensis (T27) 01/2009 – 12/2011
- Toyota Avensis (T27) 01/2012 – 06/2015*
- Toyota Camry 2007 – 2011
- Toyota Celica (T23) 10/1999 – 01/2006
- Toyota Corolla (E120) 01/2002 – 07/2004
- Toyota Corolla (E120) 07/2004 – 02/2007
- Toyota Corolla (E170) 04/2014 – 12/2016*
- Toyota Corolla Verso (R1) 05/2004 – 06/2007
- Toyota Corolla Verso (R1) 07/2007 – 04/2009
- Toyota Estima 2006 – 2016
- Toyota FJ Cruiser 2001 – 2007
- Toyota Fortuner 2011 – 2015*
- Toyota Hiace (H1) 11/2006 – 10/2010
- Toyota Hilux (N25) 10/2005 – 11/2008
- Toyota Hilux (N25) 11/2008 – 12/2011
- Toyota Hilux (N25) 12/2011 – 08/2016*
- Toyota Hilux (AN1P) 11/2016 – 09/2020*
- Toyota Hilux (AN1P) 10/2020 – 2025***
- Toyota Innova 2006 – 2011
- Toyota Innova 2011 – 2015*
- Toyota Landcruiser (J12) 01/2003 – 01/2009
- Toyota Matrix 2003 – 2014
- Toyota MR2 (W3) 04/2000 – 03/2003
- Toyota Prado 2003 – 2009
- Toyota Previa 2006 – 2019
- Toyota Prius ZVW30/ZVW35 (XW3) 06/2009 – 04/2012
- Toyota Prius ZVW30/ZVW35 (XW3) 04/2012 – 02/2016*
- Toyota Prius+ (XW3/XW4) 06/2012 – 01/2015*
- Toyota RAV4 (XA2) 10/2000 – 12/2003
- Toyota RAV4 (XA2) 12/2003 – 01/2006
- Toyota RAV4 (XA3) 03/2006 – 04/2009
- Toyota RAV4 (XA3) 04/2009 – 05/2010
- Toyota RAV4 (XA3) 05/2010 – 02/2013
- Toyota RAV4 (XA3/XA4) 04/2013 – 01/2016*
- Toyota RAV4 (XA3/XA4) 01/2016 – 12/2018*/**
- Toyota Verso (AR2) 04/2009 – 01/2013*
- Toyota Verso (AR2) 04/2013 – 06/2018*
- Toyota Verso-S (XP12) 03/2011 – 07/2014*
- Toyota Verso-S (XP12) 07/2014 – 12/2015*
- Toyota Vios 2003 – 2007
- Toyota Yaris (XP9) 01/2006 – 01/2009
- Toyota Yaris (XP9) 01/2009 – 10/2011
- Toyota Yaris (XP13) 11/2011 – 08/2014*
- Toyota Yaris (XP13) 09/2014 – 03/2017*
- Toyota Yaris (XP13) 04/2017 – 08/2020*
- Toyota Yaris (XP150) 2013 – 2023
* vozila z vzvratno kamero: vmesnik ACV 42xty015
** vozila s tovarniškim 360° sistemom kamer: vmesnik ACV 42xty019
*** vozila brez tovarniškega radia JBL
Pomembno pred nakupom
- za vozila s tovarniškim radiem Fujitsu Ten / Matsushita
- za vozila s tovarniško vzvratno kamero*
- ni za vozila s tovarniškim 360° sistemom kamer**
- ni za vozila z ozvočenjem JBL / JBL Synthesis / Mark Levinson
- za vozila brez 18-pin LAN priključka CN 700
- vozila z 18-pin LAN priključkom CN 700:
- tipke na volanu na 8-pin priključku CN 800 pred priklopom preverite z merjenjem
- pin 6: masa tipk na volanu
- pin 7: tipke na volanu 1
- pin 8: tipke na volanu 2
- združljiv z vsemi vozili vmesnikov:
- vmesnik ACV 42sty001
- vmesnik ACV 42sty002
- Pri uvoženih vozilih ali vozilih z drugačno programsko opremo nekatere funkcije morda ne bodo delovale.
- Glede na opremo vozila in funkcije novega radia lahko posamezna tipka manjka ali ima drugo funkcijo.

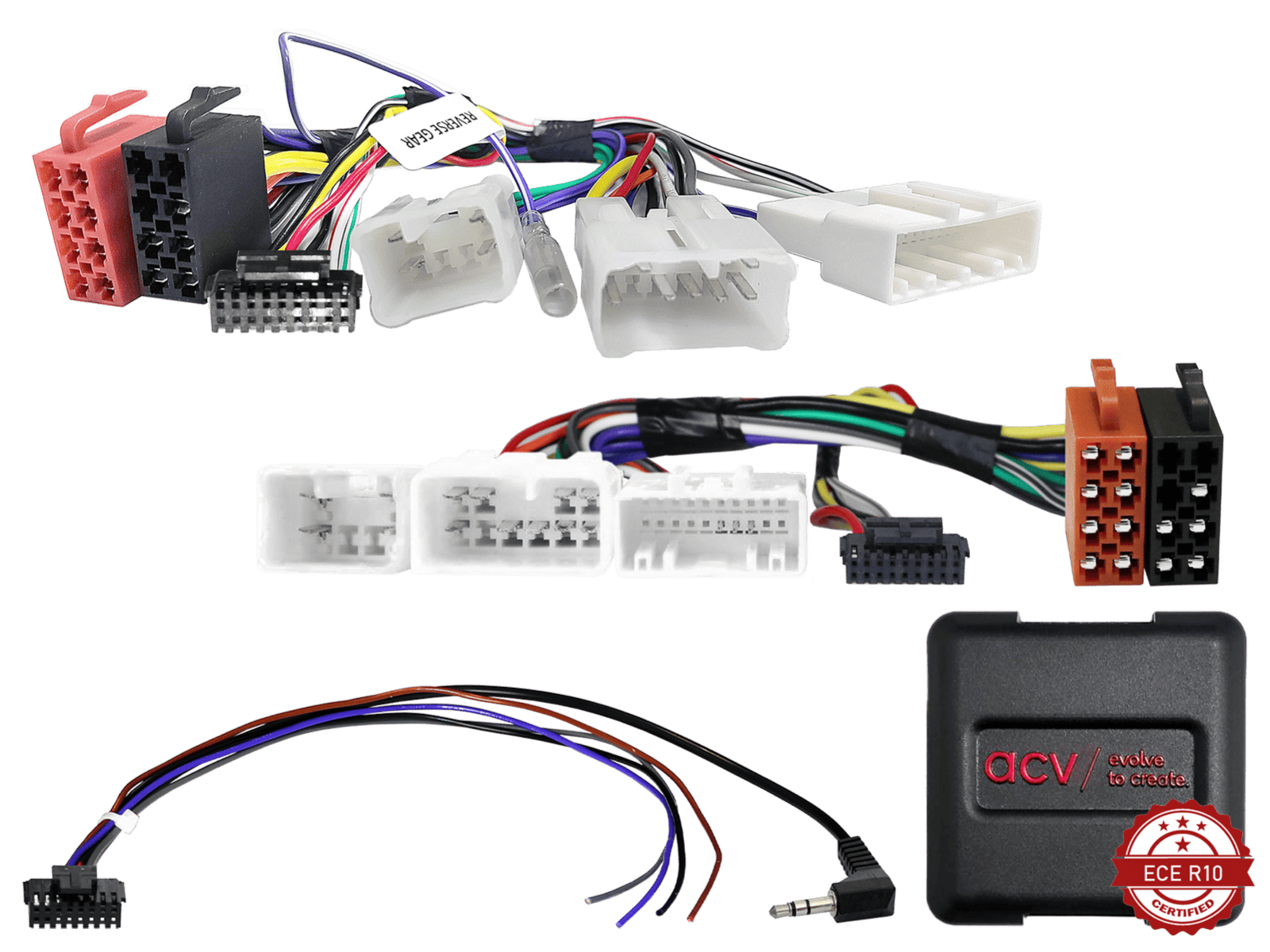

- Primerjajte priključke na sliki s priključki v vozilu in preverite, ali je bil v vozilu prvotno vgrajen eden od navedenih tovarniških radiev.
Podprti avtoradii in nastavitev DIP stikal
Na vmesniku pred priklopom z DIP stikali izberete proizvajalca radia (ON = stikalo potisnjeno navzdol). Pri nekaterih radiih morate funkcijo tipk na volanu vklopiti tudi v meniju radia.
| Radio / način | 1 | 2 | 3 | 4 | Priklop na radio |
|---|---|---|---|---|---|
| Alpine | OFF | ON | OFF | OFF | 3,5 mm jack |
| Clarion | ON | OFF | OFF | ON | 3,5 mm jack |
| Grundig | OFF | ON | OFF | ON | rjava žica (SWC IR) |
| JVC | OFF | OFF | ON | OFF | rjava žica (SWC IR) |
| Kenwood 1 | ON | OFF | OFF | OFF | rjava žica (SWC IR) |
| Kenwood 2 | ON | ON | OFF | OFF | rjava žica (SWC IR) |
| Philips | OFF | ON | OFF | ON | rjava žica (SWC IR) |
| Pioneer 1 | OFF | OFF | OFF | ON | 3,5 mm jack |
| Pioneer 2 | OFF | OFF | ON | ON | 3,5 mm jack |
| Sony | ON | OFF | ON | ON | 3,5 mm jack |
| Zenec | ON | ON | OFF | ON | rjava žica (SWC IR) |
| Key 1 / Key 2 (radii z učenjem tipk) | OFF | ON | ON | OFF | žici Key 1 / Key 2 |
| Key 1 / Key 2 Extend (samo za učenje) | OFF | ON | ON | ON | žici Key 1 / Key 2 |
| Analog single wire (učenje prek ene žice) | ON | ON | ON | OFF | rjava žica (SWC IR) |
| Analog single wire Extend (samo za učenje) | ON | ON | ON | ON | rjava žica (SWC IR) |
| Custom | ON | OFF | ON | OFF | odvisno od radia |
| Posodobitev programske opreme | OFF | OFF | OFF | OFF | – |
Extend podaljša vsak pritisk tipke na 2 sekundi in je namenjen samo učenju tipk na radiu (npr. pri kolescu na volanu, ki ga ni mogoče držati). Po učenju preklopite na običajni način.
Ostala DIP stikala: DIP 5 in 6 sta rezervirana za nastavitve, specifične za vozilo.
Priklop kabla za radio po znamkah: Alpine, Clarion, Pioneer, Sony – 3,5 mm jack; JVC, Kenwood, Grundig, Philips, Zenec, XZent – ena žica (rjava); Blaupunkt (od 2010), ESX, Snooper, kitajski radii, novejši Kenwood (od 2020), XZent – žici Key 1 / Key 2 (modra, siva) in masa (črna). Točen priklop najdete v navodilih vašega radia. Radii znamke Atoto niso podprti.
Tehnični podatki
| Priključki | priključek vozila: 10-pin / 6-pin / 20-pin Toyota priključek vozila: 10-pin / 6-pin / 28-pin Toyota priključek tipk na volanu za radio: 3,5 mm jack / proste žice |
| Vodilo | analogno |
| Nastavitev | 6 DIP stikal, USB-C (posodobitve, prerazporeditev tipk) |
| Delovna napetost | 6 – 16 V |
| Poraba v mirovanju | < 3 mA |
| Delovna temperatura | –20 °C do +85 °C |
| Številke ACV | 42xty00c |
Vsebina paketa
- Vmesnik za obvolanske komande ACV
- Kabel za vozilo (10-pin / 6-pin / 20-pin → ISO)
- Kabel za radio (16-pin → 3,5 mm jack in proste žice)
Navodila za montažo
- Odklopite negativni pol akumulatorja in izvlecite ključ.
- Pred odstranitvijo starega radia preverite delovanje vseh tipk na volanu in nastavitev vozila.
- Odstranite tovarniški radio in ga odklopite.
- Z DIP stikali nastavite proizvajalca radia. Stikala nastavljajte samo, ko vmesnik ni pod napetostjo.
- Kabel za radio in kabel za vozilo priključite na vmesnik.
- Kabel za radio priklopite na vhod za tipke na volanu (SWC/Remote) na zadnji strani novega radia – 3,5 mm jack, rjava žica ali žici Key 1 / Key 2, odvisno od radia.
- ISO priključek vmesnika priklopite na ISO priključek novega radia. Če radio nima ISO priključka, žice povežite po barvah.
- Priklopite anteno – po potrebi z ustreznim antenskim adapterjem.
- Na koncu priklopite priključek vozila na vmesnik.
- Če je treba, v meniju radia vklopite oz. naučite tipke na volanu.
- Pred zaključno montažo armature preverite delovanje radia, tipk na volanu in funkcij vozila.
Če tipke ne delujejo: vmesnik odklopite od napetosti, preverite priključke in nastavitev DIP stikal ter ga ponovno priklopite (priključek vozila nazadnje). Če ne pomaga, za kratek čas vgradite tovarniški radio, ga vklopite in nato ponovite priklop.
Dodatni priklopi in spremembe kablov so namenjeni izkušenim monterjem. Spremembe tovarniško sestavljenega kabla lahko izničijo garancijo.
Kaj še potrebujete
- Vgradni okvir za novi radio: maske za avtoradio
- Priklop antene: antenski vmesniki
- Novi radio: 2-DIN avtoradio
Niste prepričani, ali je vmesnik primeren za vaše vozilo? Pošljite nam model, letnik in fotografijo tovarniškega radia ali njegovega priključka in vam pomagamo izbrati pravega. Vmesnik vam lahko tudi vgradimo v naši delavnici v Ljubljani.
