ACV 42xlr008 – vmesnik za obvolanske komande za Land Rover (20-pin)
Ko tovarniški radio zamenjate z novim, tipke na volanu brez vmesnika ne delujejo več. Vmesnik ACV 42xlr008 bere ukaze tipk na volanu prek vodila CAN-Bus in jih pretvori v signal, ki ga razume vaš novi avtoradio. Tako lahko glasnost, menjavo skladb in telefon še naprej upravljate z volana. Kabel za vozilo hkrati poskrbi za priklop napajanja in zvočnikov novega radia prek ISO priključka.
Glavne prednosti
- Ohranite tipke na volanu – glasnost +, glasnost –, glasovni ukaz, naslednja skladba, prejšnja skladba (odvisno od vozila in radia).
- Plug & play priklop – vozilo: 20-pin. Rezanje originalne napeljave ni potrebno.
- Za skoraj vse znamke radiev – izbira proizvajalca radia z DIP stikali (Alpine, Pioneer, Kenwood, JVC, Sony, Clarion, Zenec …).
- Dodatni izhodi – +12 V vzvratna prestava, impulzi hitrosti (speed pulse), ročna zavora (masa).
Primerna vozila
Land Rover
- Land Rover Range Rover III (L322/Vogue) 09/2009 – 12/2012
pri tovarniškem ojačevalcu fader ni podprt
Pomembno pred nakupom
- za vozila s tovarniškim radiem Alpine z zaslonom na dotik
- za vozila s tovarniškim ojačevalcem MOST
- nastavitve vozila niso podprte
- nastavitev ure in datuma ni podprta
- RCA (m) → sprednji predojačevalni izhod novega radia
- fader ni podprt
- Pri uvoženih vozilih ali vozilih z drugačno programsko opremo nekatere funkcije morda ne bodo delovale.
- Glede na opremo vozila in funkcije novega radia lahko posamezna tipka manjka ali ima drugo funkcijo.
- Primerjajte priključke na sliki s priključki v vozilu in preverite, ali je bil v vozilu prvotno vgrajen eden od navedenih tovarniških radiev.
Podprti avtoradii in nastavitev DIP stikal
Na vmesniku pred priklopom z DIP stikali izberete proizvajalca radia (ON = stikalo potisnjeno navzdol). Pri nekaterih radiih morate funkcijo tipk na volanu vklopiti tudi v meniju radia.
| Radio / način | 1 | 2 | 3 | 4 | 5 | Priklop na radio |
|---|---|---|---|---|---|---|
| Aerpro | OFF | OFF | OFF | ON | OFF | 3,5 mm jack |
| Alpine | OFF | ON | OFF | OFF | OFF | 3,5 mm jack |
| Clarion | ON | OFF | OFF | ON | OFF | 3,5 mm jack |
| Grundig | OFF | ON | OFF | ON | OFF | rjava žica (SWC IR) |
| JVC | OFF | OFF | ON | OFF | OFF | rjava žica (SWC IR) |
| Kenwood 1 | ON | OFF | OFF | OFF | OFF | rjava žica (SWC IR) |
| Kenwood 2 | ON | ON | OFF | OFF | OFF | rjava žica (SWC IR) |
| Philips | OFF | ON | OFF | ON | OFF | rjava žica (SWC IR) |
| Pioneer 1 | OFF | OFF | OFF | ON | ON | 3,5 mm jack |
| Pioneer 2 | OFF | OFF | OFF | ON | OFF | 3,5 mm jack |
| Sony | OFF | OFF | ON | ON | OFF | 3,5 mm jack |
| Zenec | ON | ON | OFF | ON | OFF | rjava žica (SWC IR) |
| LG | OFF | OFF | ON | ON | OFF | 3,5 mm jack |
| Posodobitev programske opreme | OFF | OFF | OFF | OFF | OFF | – |
Priklop kabla za radio po znamkah: Alpine, Clarion, Pioneer, Sony – 3,5 mm jack; JVC, Kenwood, Grundig, Philips, Zenec, XZent – ena žica (rjava); Blaupunkt (od 2010), ESX, Snooper, kitajski radii, novejši Kenwood (od 2020), XZent – žici Key 1 / Key 2 (modra, siva) in masa (črna). Točen priklop najdete v navodilih vašega radia. Radii znamke Atoto niso podprti.
Dodatni izhodi (proste žice)
| Barva žice | Signal |
|---|---|
| rdeča | +12 V vžig (sponka 15) |
| oranžna | +12 V osvetlitev (sponka 58) |
| vijolična/bela | +12 V vzvratna prestava |
| roza | impulzi hitrosti (speed pulse) |
| zelena | ročna zavora (masa) |
Obremenitev izhodov: največ 250 mA. Če potrebujete več, uporabite rele (1 rele: upornost tuljave min. 75 Ω; 2 releja: min. 150 Ω).
Tehnični podatki
| Priključki | priključek vozila: 20-pin Land Rover priključek tipk na volanu za radio: 3,5 mm jack / proste žice tovarniški ojačevalec → RCA (cinch) rdeč/bel optična zanka (ž) MOST → tovarniški zaslon |
| Vodilo | CAN-Bus, MOST (tovarniški ojačevalec) |
| Številke ACV | 42xlr008 |

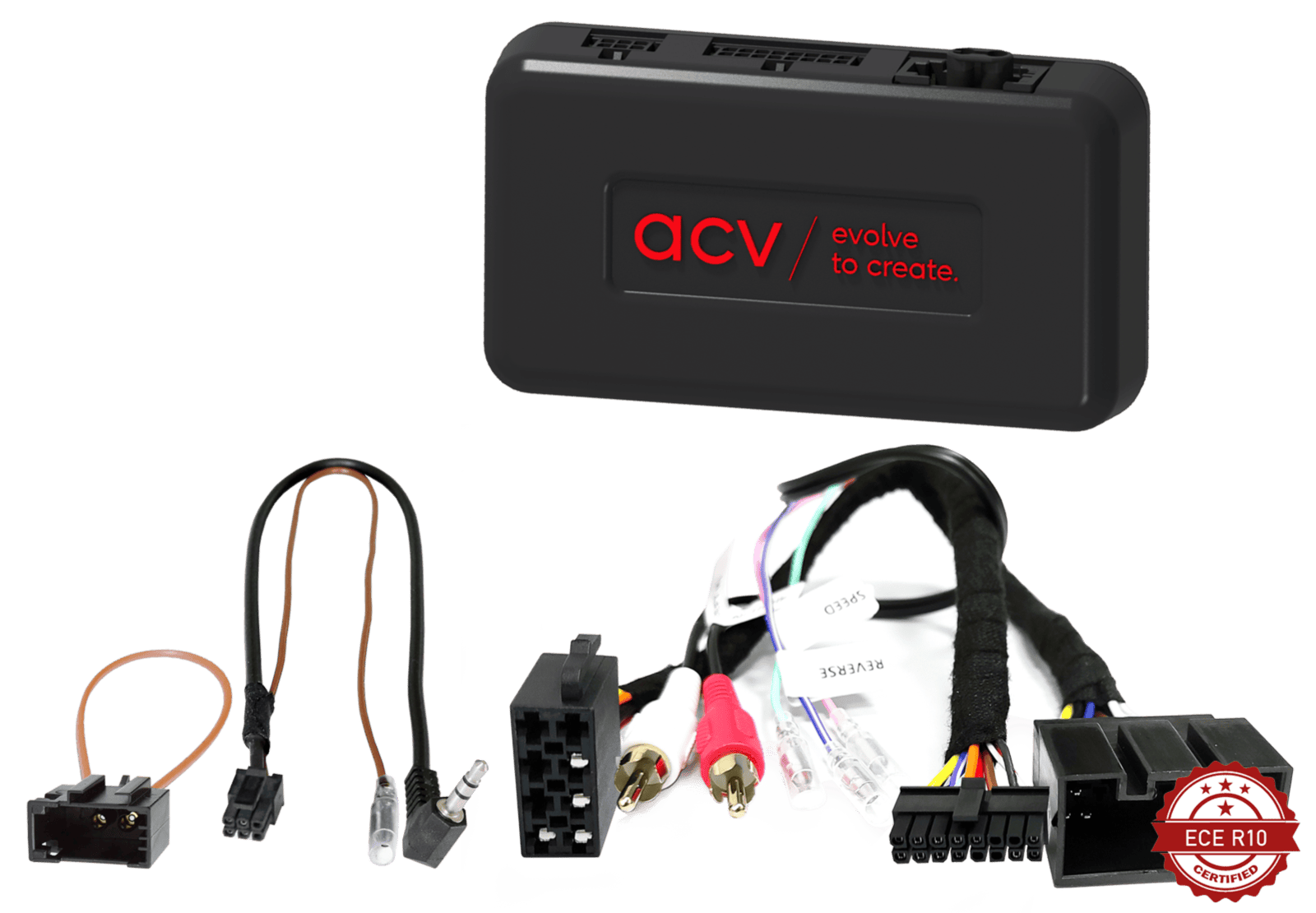

Vsebina paketa
- Vmesnik za obvolanske komande ACV
- Kabel za vozilo (20-pin → ISO) s prostimi žicami za dodatne signale
- Kabel za radio (16-pin → 3,5 mm jack in proste žice)
Navodila za montažo
- Odklopite negativni pol akumulatorja in izvlecite ključ.
- Pred odstranitvijo starega radia preverite delovanje vseh tipk na volanu in nastavitev vozila.
- Odstranite tovarniški radio in ga odklopite.
- Z DIP stikali nastavite proizvajalca radia. Stikala nastavljajte samo, ko vmesnik ni pod napetostjo.
- Kabel za radio in kabel za vozilo priključite na vmesnik.
- Kabel za radio priklopite na vhod za tipke na volanu (SWC/Remote) na zadnji strani novega radia – 3,5 mm jack, rjava žica ali žici Key 1 / Key 2, odvisno od radia.
- ISO priključek vmesnika priklopite na ISO priključek novega radia. Če radio nima ISO priključka, žice povežite po barvah.
- Po potrebi priklopite proste žice (vzvratna prestava, speed pulse, ročna zavora) na radio.
- Priklopite anteno – po potrebi z ustreznim antenskim adapterjem.
- Na koncu priklopite priključek vozila na vmesnik.
- Če je treba, v meniju radia vklopite oz. naučite tipke na volanu.
- Pred zaključno montažo armature preverite delovanje radia, tipk na volanu in funkcij vozila.
Če tipke ne delujejo: vmesnik odklopite od napetosti, preverite priključke in nastavitev DIP stikal ter ga ponovno priklopite (priključek vozila nazadnje). Če ne pomaga, za kratek čas vgradite tovarniški radio, ga vklopite in nato ponovite priklop.
Dodatni priklopi in spremembe kablov so namenjeni izkušenim monterjem. Spremembe tovarniško sestavljenega kabla lahko izničijo garancijo.
Kaj še potrebujete
- Vgradni okvir za novi radio: maske za avtoradio
- Priklop antene: antenski vmesniki
- Novi radio: 2-DIN avtoradio
Niste prepričani, ali je vmesnik primeren za vaše vozilo? Pošljite nam model, letnik in fotografijo tovarniškega radia ali njegovega priključka in vam pomagamo izbrati pravega. Vmesnik vam lahko tudi vgradimo v naši delavnici v Ljubljani.
