ACV 42xct003 – vmesnik za obvolanske komande za Citroën, Fiat, Peugeot, Van in Toyota (40-pin Quadlock)
Ko tovarniški radio zamenjate z novim, tipke na volanu brez vmesnika ne delujejo več. Vmesnik ACV 42xct003 bere ukaze tipk na volanu prek vodila CAN-Bus in jih pretvori v signal, ki ga razume vaš novi avtoradio. Tako lahko glasnost, menjavo skladb in telefon še naprej upravljate z volana. Kabel za vozilo hkrati poskrbi za priklop napajanja in zvočnikov novega radia prek ISO priključka.
Glavne prednosti
- Ohranite tipke na volanu – glasnost, skladbe, telefon.
- Plug & play priklop – vozilo: 40-pin Quadlock. Rezanje originalne napeljave ni potrebno.
- Za skoraj vse znamke radiev – izbira proizvajalca radia z DIP stikali (Alpine, Pioneer, Kenwood, JVC, Sony, Clarion, Zenec …).
- Dodatni izhodi – +12 V vzvratna prestava, impulzi hitrosti (speed pulse), ročna zavora (masa).
Primerna vozila
Citroën
- Citroën Berlingo (7) 06/2008 – 03/2012
- Citroën Berlingo (7) 04/2012 – 05/2015
- Citroën Berlingo (7) 06/2015 – 06/2018
- Citroën C2 (J) 12/2004 – 12/2009
- Citroën C3 (F) 10/2005 – 01/2010
- Citroën C3 (S) 01/2010 – 01/2017
- Citroën C4 (L) 11/2004 – 08/2010
- Citroën C5 (D) 10/2004 – 04/2008
- Citroën C8 (E) 01/2008 – 07/2012
- Citroën C8 (E) 07/2012 – 06/2014
- Citroën DS3 (S) 03/2010 – 07/2014
- Citroën Jumpy (X) 02/2007 – 03/2012
- Citroën Jumpy (X) 03/2012 – 05/2016
- Citroën Nemo (A) 08/2008 – 12/2015
- Citroën Xsara Picasso (C) 03/2004 – 02/2010
Fiat
- Fiat Scudo (ZAF 270) 02/2007 -07/2016
Peugeot
- Peugeot 207 (WC) 06/2006 – 06/2009
- Peugeot 207 (W) 06/2009 – 07/2015
- Peugeot 208 (C) 04/2012 – 04/2015
- Peugeot 307 (3/ 3 Break/ 3 SW/3 CC) 06/2005 – 03/2009
- Peugeot 308 (4/4 GTI/4 SW/4 CC) 09/2007 – 07/2015
- Peugeot 407 (6/6 SW/6 Coupé) 05/2004 – 07/2008
- Peugeot 407 (6/6 SW/6 Coupé) 02/2006 – 03/2011
- Peugeot 807 (E) 07/2002 – 02/2008
- Peugeot 807 (E) 02/2008 – 06/2014
- Peugeot 3008 (oU) 06/2009 – 10/2013
- Peugeot Bipper (A) 12/2007 – 12/2015
- Peugeot Expert (X) 02/2007 – 08/2016
- Peugeot Partner (7) 05/2008 – 03/2012
- Peugeot RCZ (4J) 04/2010 – 09/2015
Van
- Van (O) 10/2009 – 10/2013
Toyota
- Toyota Proace 03/2013 – 08/2016
nastavitve vozila so podprte
* vozila z radiem RD45: vmesnik ACV 42b-3444741
Pomembno pred nakupom
- za vozila s tovarniškim radiem Blaupunkt / Continental / Siemens VDO RD4 z gumbom za glasnost
- ni za vozila s tovarniškim radiem Bosch
- ni za vozila s tovarniškim CD sprejemnikom Continental RD5 (silverbox)
- ni za vozila s tovarniškim radiem Continental RD45 z gumbom za glasnost*
- ni za vozila s tovarniško navigacijo Magneti Marelli RT3 / RT6 / Harman Becker NG4
- ni za vozila s tovarniškim ozvočenjem JBL
- vozila z zadnjimi parkirnimi senzorji (PDC):
- vmesnik za zvočna opozorila PDC BMW/Citroën/Peugeot/Fiat/Ford/Volvo (ACV art. can-pdc)
- vozila s stikalom za parkirne senzorje (PDC):
- funkcija zvočnih opozoril PDC mora biti vklopljena
- vozila z ECO načinom:
- +12 V trajni tok (sponka 30) z varovalko na akumulator
- nastavitve vozila so podprte (glejte navodila)
- Peugeot 5008
- Pri uvoženih vozilih ali vozilih z drugačno programsko opremo nekatere funkcije morda ne bodo delovale.
- Glede na opremo vozila in funkcije novega radia lahko posamezna tipka manjka ali ima drugo funkcijo.
- Primerjajte priključke na sliki s priključki v vozilu in preverite, ali je bil v vozilu prvotno vgrajen eden od navedenih tovarniških radiev.
Podprti avtoradii in nastavitev DIP stikal
Proizvajalca radia na vmesniku izberete z DIP stikali po priloženih navodilih proizvajalca. Pri nekaterih radiih morate funkcijo tipk na volanu vklopiti tudi v meniju radia.
Priklop kabla za radio po znamkah: Alpine, Clarion, Pioneer, Sony – 3,5 mm jack; JVC, Kenwood, Grundig, Philips, Zenec, XZent – ena žica (rjava); Blaupunkt (od 2010), ESX, Snooper, kitajski radii, novejši Kenwood (od 2020), XZent – žici Key 1 / Key 2 (modra, siva) in masa (črna). Točen priklop najdete v navodilih vašega radia. Radii znamke Atoto niso podprti.
Dodatni izhodi (proste žice)
| Barva žice | Signal |
|---|---|
| rdeča | +12 V vžig (sponka 15) |
| oranžna | +12 V osvetlitev (sponka 58) |
| vijolična/bela | +12 V vzvratna prestava |
| roza | impulzi hitrosti (speed pulse) |
| zelena | ročna zavora (masa) |
Obremenitev izhodov: največ 250 mA. Če potrebujete več, uporabite rele (1 rele: upornost tuljave min. 75 Ω; 2 releja: min. 150 Ω).
Tehnični podatki
| Priključki | priključek vozila: 40-pin Quadlock priključek tipk na volanu za radio: 3,5 mm jack / proste žice tovarniški AUX vhod → RCA (cinch) rdeč/bel rumeni RCA (cinch) ni priključen |
| Vodilo | CAN-Bus |
| Številke ACV | 42xct003 |

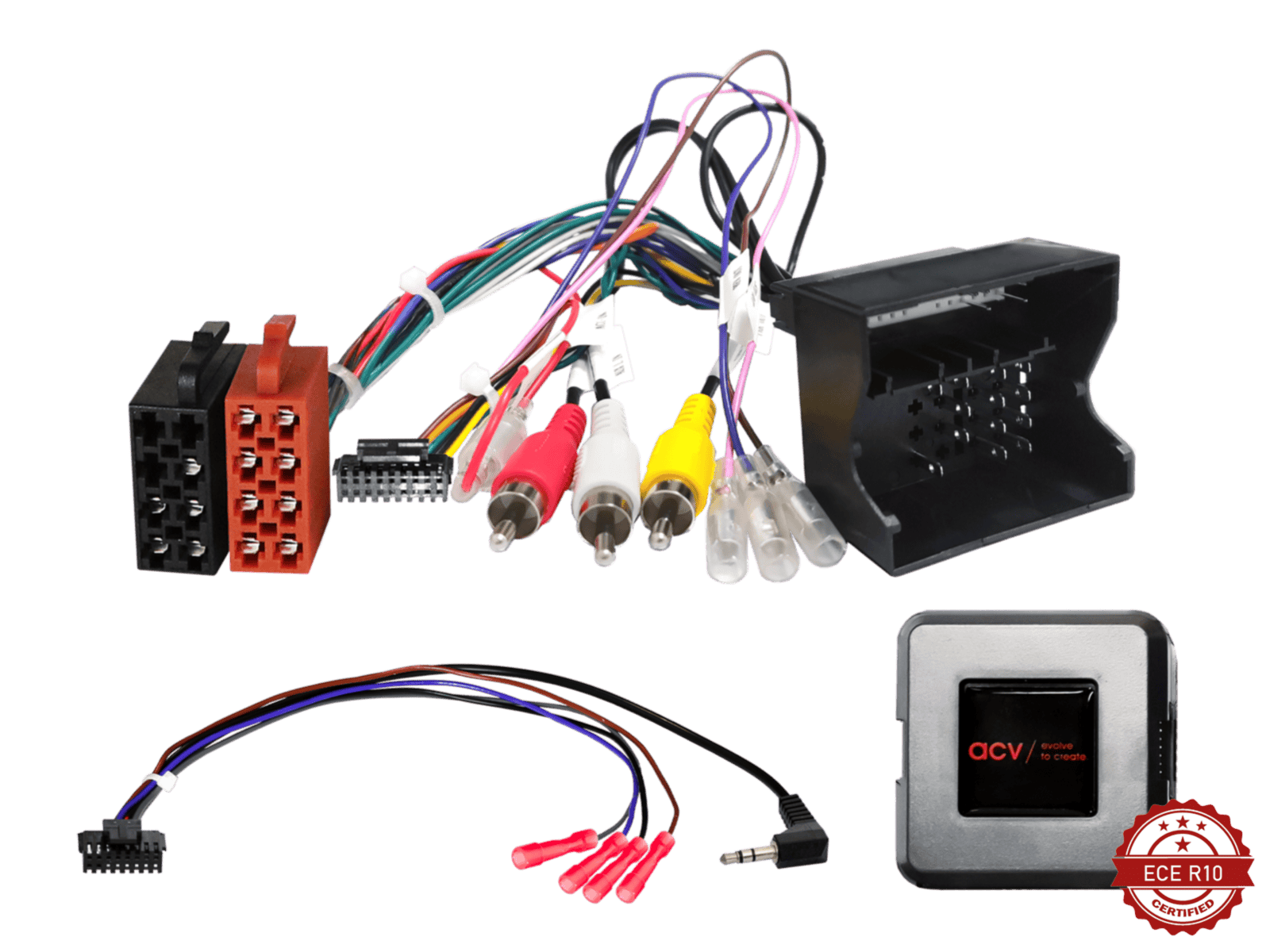

Vsebina paketa
- Vmesnik za obvolanske komande ACV
- Kabel za vozilo (40-pin Quadlock → ISO) s prostimi žicami za dodatne signale
- Kabel za radio (16-pin → 3,5 mm jack in proste žice)
Navodila za montažo
- Odklopite negativni pol akumulatorja in izvlecite ključ.
- Pred odstranitvijo starega radia preverite delovanje vseh tipk na volanu in nastavitev vozila.
- Odstranite tovarniški radio in ga odklopite.
- Z DIP stikali nastavite proizvajalca radia. Stikala nastavljajte samo, ko vmesnik ni pod napetostjo.
- Kabel za radio in kabel za vozilo priključite na vmesnik.
- Kabel za radio priklopite na vhod za tipke na volanu (SWC/Remote) na zadnji strani novega radia – 3,5 mm jack, rjava žica ali žici Key 1 / Key 2, odvisno od radia.
- ISO priključek vmesnika priklopite na ISO priključek novega radia. Če radio nima ISO priključka, žice povežite po barvah.
- Po potrebi priklopite proste žice (vzvratna prestava, speed pulse, ročna zavora) na radio.
- Priklopite anteno – po potrebi z ustreznim antenskim adapterjem.
- Na koncu priklopite priključek vozila na vmesnik.
- Če je treba, v meniju radia vklopite oz. naučite tipke na volanu.
- Pred zaključno montažo armature preverite delovanje radia, tipk na volanu in funkcij vozila.
Če tipke ne delujejo: vmesnik odklopite od napetosti, preverite priključke in nastavitev DIP stikal ter ga ponovno priklopite (priključek vozila nazadnje). Če ne pomaga, za kratek čas vgradite tovarniški radio, ga vklopite in nato ponovite priklop.
Dodatni priklopi in spremembe kablov so namenjeni izkušenim monterjem. Spremembe tovarniško sestavljenega kabla lahko izničijo garancijo.
Kaj še potrebujete
- Vgradni okvir za novi radio: maske za avtoradio
- Priklop antene: antenski vmesniki
- Novi radio: 2-DIN avtoradio
Niste prepričani, ali je vmesnik primeren za vaše vozilo? Pošljite nam model, letnik in fotografijo tovarniškega radia ali njegovega priključka in vam pomagamo izbrati pravega. Vmesnik vam lahko tudi vgradimo v naši delavnici v Ljubljani.
